Produktnummer: 533945

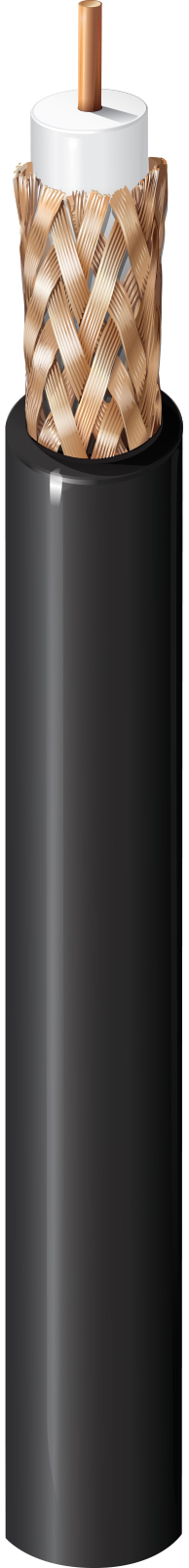

Überwachung CCTV, RG-6 #18 Sol BC, FPE Core, BC Braid, PVC Jkt, CMG

Überwachung, CCTV, RG-6, 18 AWG massives blankes Kupfer, Schaum-PE-Kern, 92 % blankes Kupfergeflecht, PVC-Mantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
533945
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Überwachung, CCTV-Kamera

RG-Typ

6

Leiter

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White Gas Injected

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 92%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.266 in (6.76 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,266 Zoll (6,76 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.24 dB/100ft
10 MHz 0.72 dB/100ft
50 MHz 1.50 dB/100ft
100 MHz 2.00 dB/100ft
200 MHz 2.90 dB/100ft
400 MHz 4.20 dB/100ft
700 MHz 5.60 dB/100ft
900 MHz 6.40 dB/100ft
1000 MHz 7.00 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6.4 Ohm/1000ft 2.7 Ohm/1000ft (8.9 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

Speisung

UL Voltage Rating
300 V (CMG)

Temperatur

UL Temperature Operating
75°C -30°C to +75°C

Biegeradius

Installation Min.
2.7 in (69 mm)

Maximale Zugspannung

56 lbs (25 kg)

Gewicht Kabelgebinde

37 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Beständigkeit gegen Sonneneinstrahlung, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65, Product Lens™, Umweltproduktdeklaration (EPD) verfügbar

Entflammbarkeit/Brandverhalten

UL1685 FT4, raucharm

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMG

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-07-KA110035-MSHA

Aktualisierung und Überarbeitung

Revisionsnummer: 0.554 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.554 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
533945 010500 Schwarz Rolle 500 ft 612825161066 C
533945 0101000 Schwarz Rolle 1.000 ft 612825161059 C
533945 010U1000 Schwarz UnReel 1.000 ft 612825161042
533945 0091000 Weiß Rolle 1.000 ft 612825161035 C
533945 009U1000 Weiß UnReel 1.000 ft 612825161028
