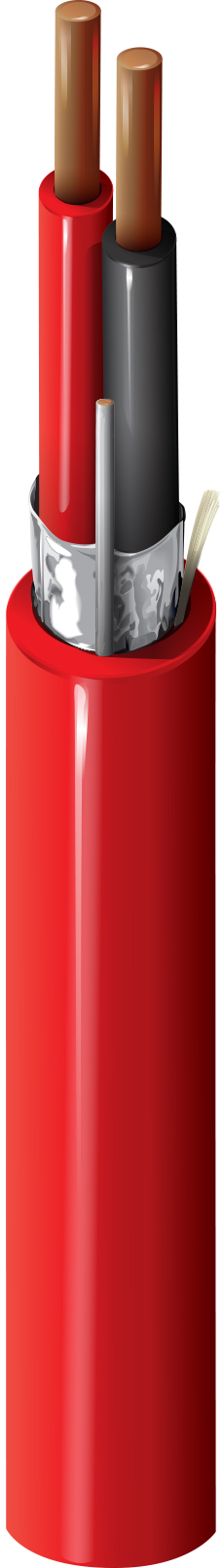

Produktnummer: 5020FJ

Feueralarm, #12-2c BC, geschirmt, FPL

Brandmeldekabel, Schutzart FPL, 2-12 AWG massive blanke Kupferleiter mit Polyolefin-Isolierung, durchgehende Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5020FJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Adressierbare Systeme, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 12 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.02 in (0.51 mm) 0.123 in (3.12 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.317 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,317 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
1.68 Ohm/1000ft 36 pF/ft (120 pF/m) 64.8 pF/ft (213 pF/m) 0.16 µH/ft (0.52 µH/m) 12 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

7,3 Ohm/1000 Fuß (24 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
4.76 in (121 mm) 4.76 in

Maximale Zugspannung

172 lbs (78.0 kg)

Gewicht Kabelgebinde

65 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPL

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
5020FJ 0021000 Rot 612825155874
