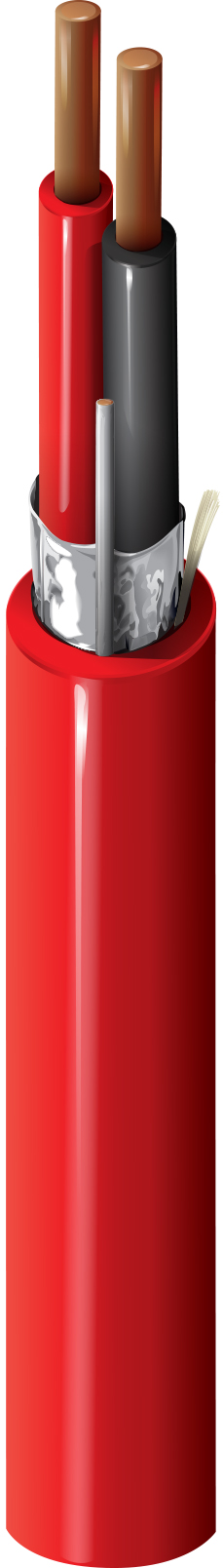

Produktnummer: 5120FJ

Feueralarm, #14-2c BC, geschirmt, FPL

Brandmeldekabel, Schutzart FPL, 2-14 AWG massive blanke Kupferleiter mit Polyolefin-Isolierung, durchgehende Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5120FJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Adressierbare Systeme, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 14 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.02 in (0.51 mm) 0.104 in (2.64 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.279 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,279 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
2.67 Ohm/1000ft 29.5 pF/ft (96.8 pF/m) 53.1 pF/ft (174 pF/m) 0.17 µH/ft (0.56 µH/m) 8 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

8,1 Ohm/1000 Fuß (27 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
4.18 in (106 mm) 4.18 in

Maximale Zugspannung

112 lbs (50.8 kg)

Gewicht Kabelgebinde

46 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 760, FPL

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.323 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.323 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5120FJ 0021000 Rot 612825156901 C
