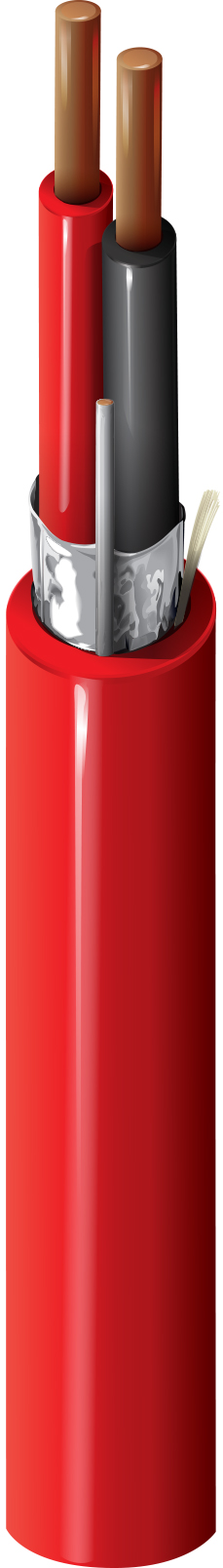

Produktnummer: 5220FJ

Feueralarm, #16-2c BC, geschirmt, FPL

Brandmeldekabel, Schutzart FPL, 2-16 AWG massive blanke Kupferleiter mit Polyolefin-Isolierung, durchgehende Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5220FJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Adressierbare Systeme, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 16 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.015 in (0.38 mm) 0.082 in (2.1 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.235 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,235 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 3.9 Ohm/1000ft 31.5 pF/ft (103 pF/m) 56.5 pF/ft (185 pF/m) 0.17 µH/ft (0.56 µH/m) 6.3 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

7,1 Ohm/1000 Fuß (23 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
3.52 in (89.4 mm) 3.52 in

Maximale Zugspannung

75 lbs (34 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 760, FPL

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6220FJ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.325 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
5220FJ 0021000 Rot 612825158288
5220FJ 002500 Rot 612825158295
5220FJ 002U1000 Rot 612825158271
