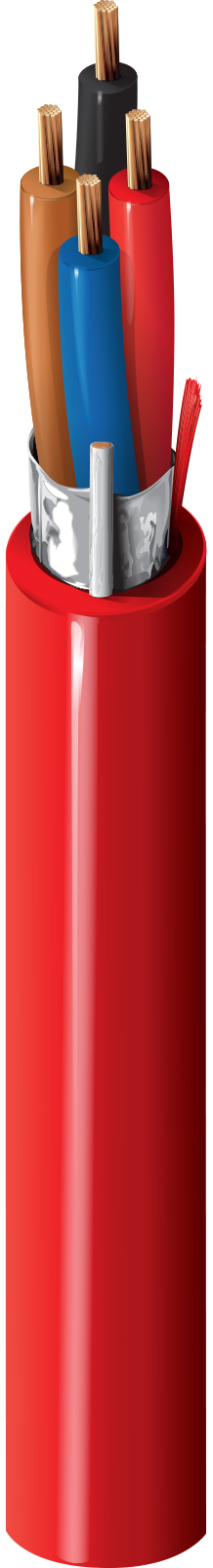

Produktnummer: 5302FL

Feueralarm, #18-4c BC, Abgeschirmt, FPLR

Brandmeldekabel, Riser-FPLR, 4-18 AWG verseilte blanke Kupferleiter mit Polyolefin-Isolierung, durchgehende Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5302FL
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Überwachung/Erkennung, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.062 in (1.6 mm) Black, Red, Brown, Blue

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.188 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,188 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 6.5 Ohm/1000ft 27 pF/ft (89 pF/m) 48.5 pF/ft (159 pF/m) 4 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

16 Ohm/1000 Fuß (52 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
2.82 in (71.6 mm) 2.82 in

Maximale Zugspannung

95 lbs (43 kg)

Gewicht Kabelgebinde

30 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1666 Riser, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPLR

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6302FL

Aktualisierung und Überarbeitung

Revisionsnummer: 0.319 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.319 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
5302FL 002U1000 Rot 612825159568
