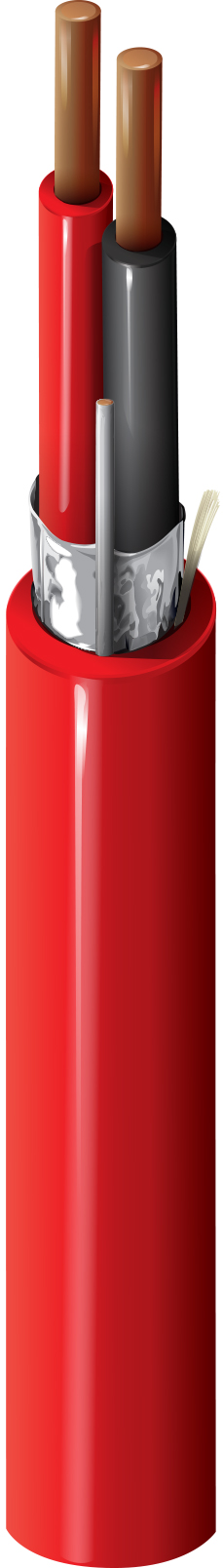

Produktnummer: 5320FJ

Feueralarm, #18-2c BC, geschirmt, FPL

Brandmeldekabel, Schutzart FPL, 2-18 AWG massive blanke Kupferleiter mit Polyolefin-Isolierung, durchgehende Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5320FJ
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Adressierbare Systeme, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, Laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.015 in (0.38 mm) 0.070 in (1.8 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.211 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,211 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 6.4 Ohm/1000ft 20 pF/ft (66 pF/m) 47.5 pF/ft (156 pF/m) 0.18 µH/ft (0.59 µH/m) 5 Amps per Conductor at 25ºC

Nom Äußerer Schutz DCR

7,6 Ohm/1000 Fuß (25 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nom. Insertion Loss (Attenuation) [dB/100m]
26.4

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
3.165 in (80.39 mm) 3.165 in

Maximale Zugspannung

51.8 lbs (23.5 kg)

Gewicht Kabelgebinde

25 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, FPL

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.339 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5320FJ 0021000 Rot 612825160328 C
5320FJ 002U1000 Rot 612825160311
