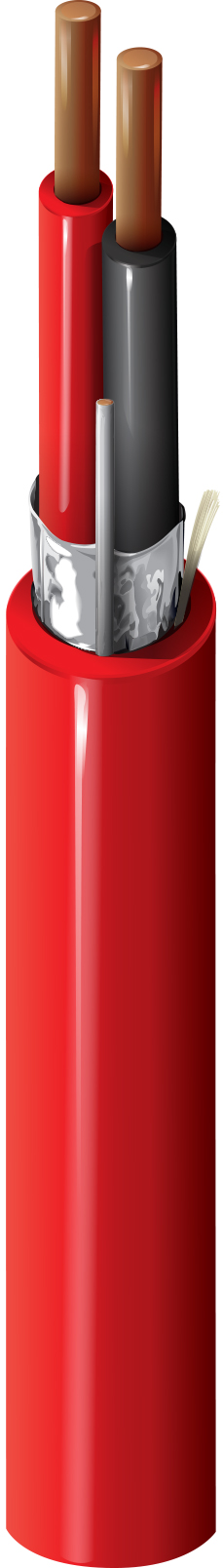

Produktnummer: 5320FL

Feueralarm, #18-2c BC, geschirmt, FPLR

Brandmeldekabel, Riser-FPLR, 2-18 AWG massive blanke Kupferleiter mit Polypropylen-Isolierung, komplette Beldfoil-Abschirmung®, PVC-Ummantelung mit Ripcord

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5320FL
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarm, Überwachung/Erkennung, Schaltkreise: Audio, Steuerung, Auslösen, Benachrichtigung, laute Umgebung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.007 in (0.18 mm) 0.055 in (1.4 mm) Black, Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.147 in (3.73 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,147 Zoll (3,73 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.4 Ohm/1000ft 55 pF/ft (180 pF/m) 99 pF/ft (320 pF/m) 0.15 µH/ft (0.49 µH/m) 14 Amps per conductor @ 25°C

Nom Äußerer Schutz DCR

17,9 Ohm/1000 Fuß (58,7 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.20 in (55.9 mm) 2.20 in (55.9 mm)

Maximale Zugspannung

44.3 lbs (20.1 kg)

Gewicht Kabelgebinde

17 Pfund/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser, IEEE 1202 FT4

NEC/UL-Compliance

Artikel 760, FPLR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

6320FL

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.460 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
5320FL D151000 Blau 612825160335 C
5320FL D15U1000 Blau 612825336969
5320FL 003C500 Orange 612825160366
5320FL 0021000 Rot 612825160359 C
5320FL 002U1000 Rot 612825336976
5320FL 002U500 Rot 612825160342
5320FL 0071000 Violett 612825160397
5320FL 0041000 Gelb 612825160380
5320FL 004C500 Gelb 612825160373
