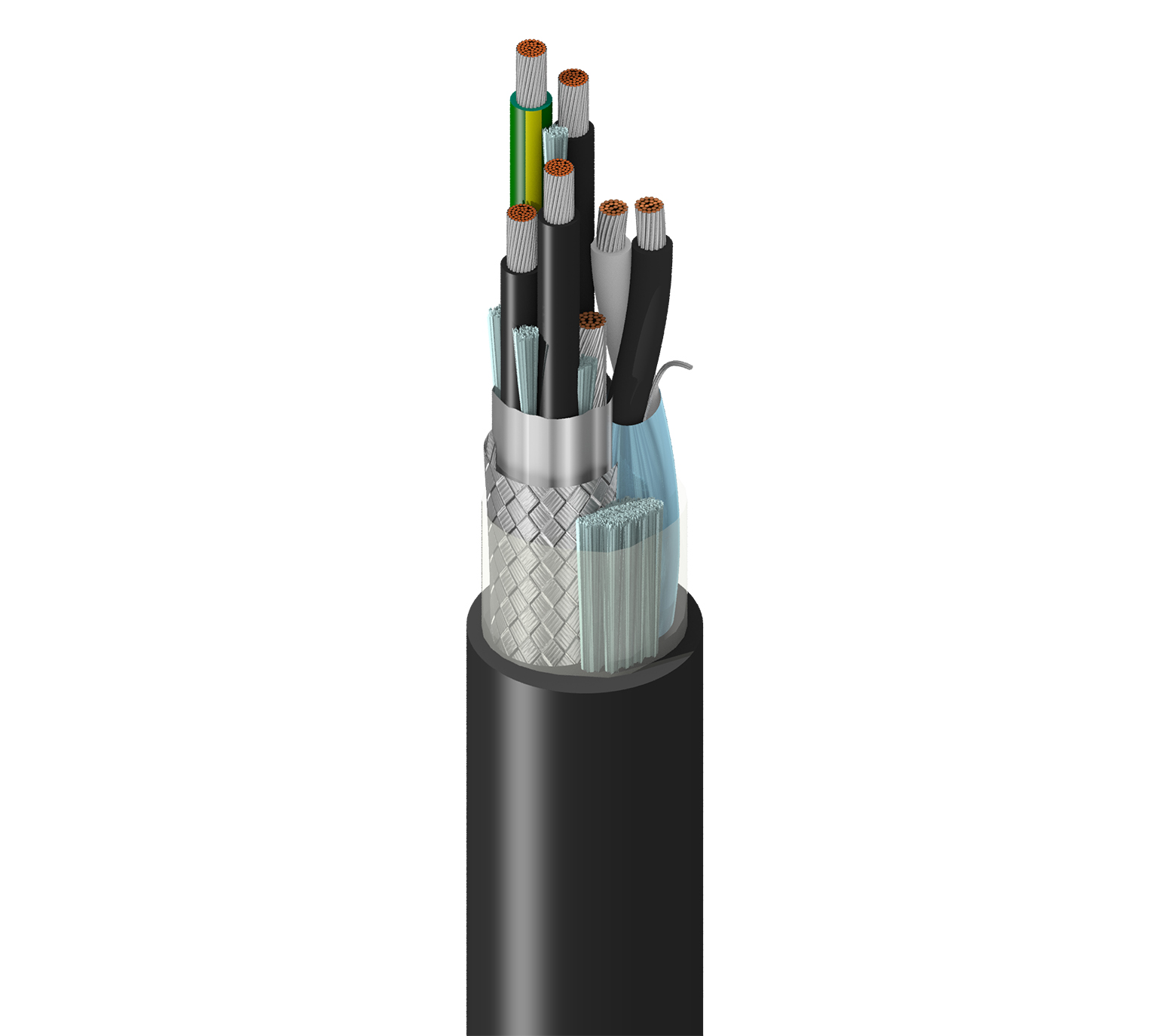

Belden 300 % Masse, flexibles VFD, 3 Leiter 14 AWG (41 x 30) verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %), 1 Paar 16 AWG (26 x 30) verzinntes Kupfer XLPE Beldfoil, schwarzer PVC-Außenmantel, 600 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel, 1000 V CSA AWM I/II A/B, 600 V CIC TC SUN RES DIR BUR, ölbeständig – abgeschirmtes Paar befindet sich außerhalb der Geflechtabschirmung der Leistungsgruppe zur Isolierung

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	14 AWG	41x30	TC - Tinned Copper
Pair(s)	1	16 AWG	26x30	TC - Tinned Copper	Used as control or brake pair
Ground Wire	1	14 AWG	41x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.046 in (1.2 mm)	0.173 in (4.39 mm)	ICEA Chart M4
Pair(s)	XLPO - Crosslink Polyolefin	0.032 in (0.81 mm)	0.123 in (3.12 mm)	Black & White
Ground Wire	PVC - Polyvinyl Chloride	0.047 in (1.2 mm)	0.169 in (4.29 mm)	Green/Yellow Stripe

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	18 AWG (19x30) TC	Foil-In, Shorting fold

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (41x30) TC
Braid	Tinned Copper (TC)	85%

Anmerkungen zur Tabelle der äußeren Abschirmung	Folien-+Geflechtschirm auf Stromleitern & Nur Erde; zusätzliches Paar hat eigenen Folienschirm.

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.075 in (1.9 mm)	0.820 in (20.8 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,820 Zoll (20,8 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	2.482 Ohm/1000ft		48 pF/ft (160 pF/m)	42 pF/ft (140 pF/m)	86 pF/ft (280 pF/m)	37 Ohm	0.213 µH/ft (0.699 µH/m)	55%	25 Amps per Conductor at 30ºC (3 Current Carrying Conductors)
Pair(s)	4.0 Ohm/1000ft (13 Ohm/km)	4.99 Ohm/1000ft (16.4 Ohm/km)	34 pF/ft (110 pF/m)						18 Amps per Conductor at 30ºC (per NEC)
Ground	2.52 Ohm/1000ft (8.27 Ohm/km)		23 pF/ft (75 pF/m)	42 pF/ft (140 pF/m)			0.213 µH/ft (0.699 µH/m)

Nom Äußerer Schutz DCR	1,08 Ohm/1000 Fuß (3,54 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
1000 V (UL Flexible Motor Supply Cable), 600 V (TC, C(UL) TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
9.8 in (250 mm)	9.8 in (250 mm)

Maximale Zugspannung	441 lbs (200 kg)
Gewicht Kabelgebinde	275 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, Artikel 310, TC-(verzinntes Kupfer) ER, RHW-2, UL Flexible Motorzuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.700 Revisionsdatum: 02-20-2026
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.700 Revisionsdatum: 02-20-2026
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
29511 010100	Schwarz	Rolle	100 ft	612825137481	C
29511 010500	Schwarz	Rolle	500 ft	612825137504	C
29511 0101000	Schwarz	Rolle	1.000 ft	612825137498	C
29511 0105000	Schwarz	Rolle	5.000 ft	612825137511	C
