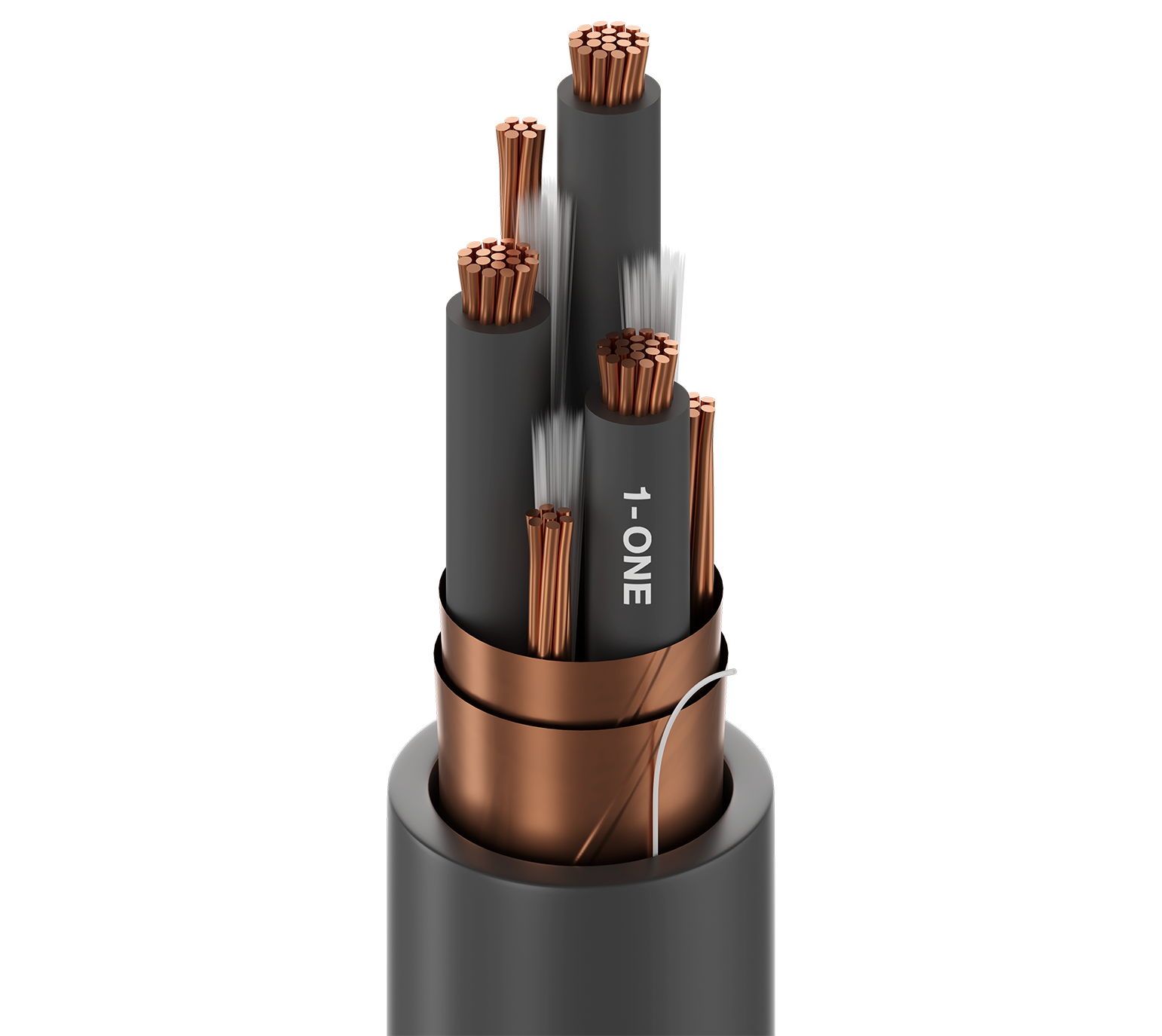

Belden Basics VFD, 3 Leiter 1/0 AWG (19 x 13) blankes Kupfer XLPE-Isolierung M4-Farbcode + 5 AWG symmetrisch segmentierte Erde (3 von 10 AWG) blankes Kupfer, Litze in durchgehendem Kontakt mit spiralförmig aufgebrachtem Doppelkupferband, schwarzer PVC-Außenmantel, 600/1000 V TC-ER 90 °C trocken/nass 1000 V CSA AWM I/II A/B SUN RES DIR BUR ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	1/0 AWG	19x13	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Segmented Ground (3X Bare)	3	10 AWG	7x18	BC - Bare Copper	Segmented Ground (3 Total 5AWG)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.059 in (1.5 mm)	0.479 in (12.2 mm)	ICEA Chart M4
Ground Wire	No Insulation

Äußere Abschirmung

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.210 in (30.73 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,210 Zoll (30,73 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.105 Ohm/1000ft	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	36 Ohm	0.143 µH/ft (0.469 µH/m)	55%	170 Amps per Conductor at 30ºC (per NEC)
	0.30 Ohm/1000ft (0.98 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,36 Ohm/1000 Fuß (4,46 Ohm/km)

Speisung

UL Voltage Rating
1000 V (TC-ER)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
14.5 in (368 mm)	14.5 in (368 mm)

Maximale Zugspannung	4264 lbs (1934 kg)
Gewicht Kabelgebinde	1423 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 UL-Belastung, IEEE 1202 FT4, FT4
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA
