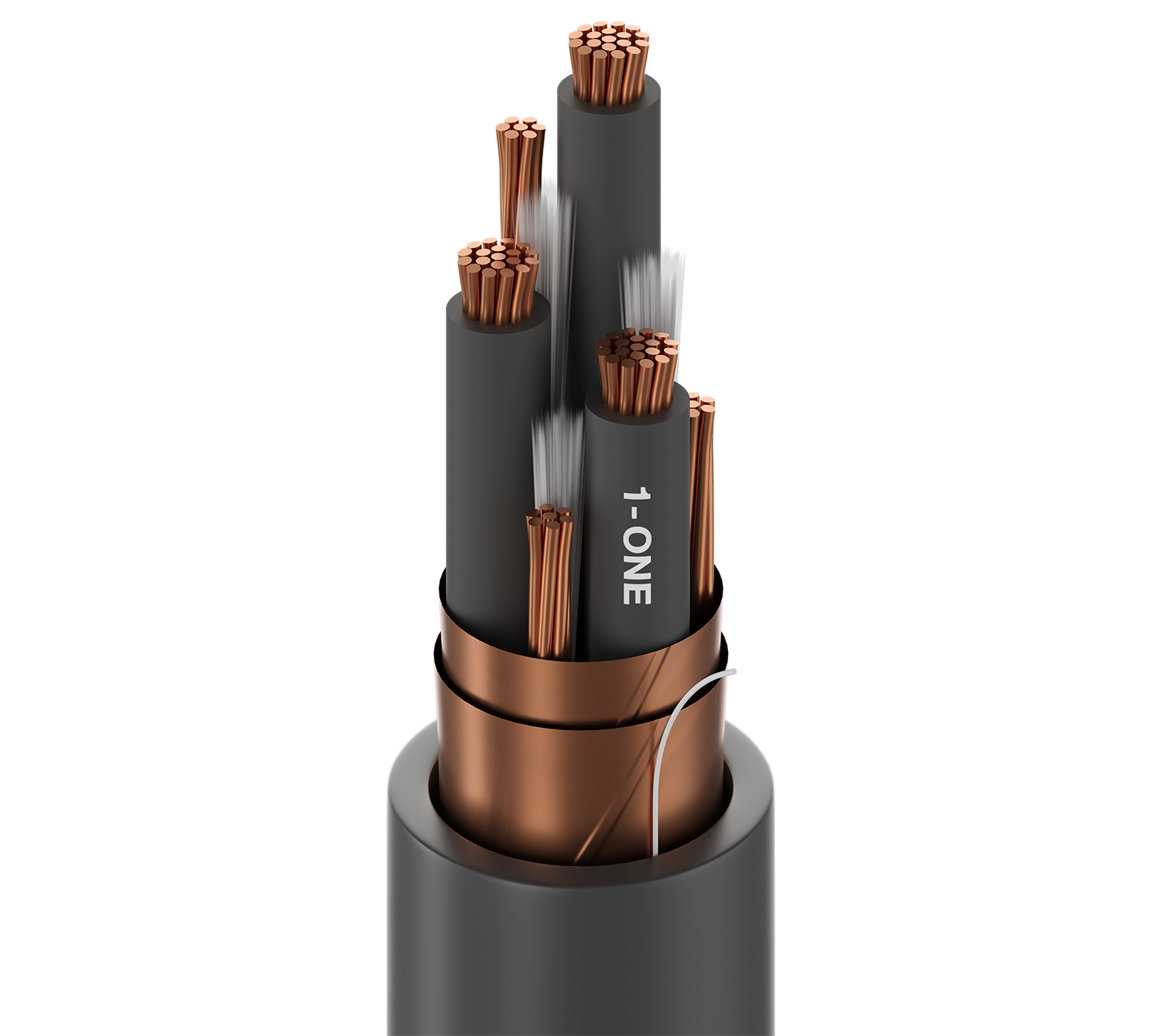

Belden Basics Frequenzumrichter, 3-adrig, 2/0 AWG (19 x 12), blankes Kupfer, XLPE-Isolierung, M4-Farbcode + 5 AWG, symmetrische segmentierte Erdung (3 x 10 AWG), blankes Kupferlitzen in durchgehendem Kontakt mit doppeltem Kupferband, spiralförmig aufgebrachter Schirm, schwarzer PVC-Außenmantel, 600/1000 V, TC-ER 90 °C, trocken/nass, 1000 V, sonnenbeständig, direkt verbrennbar, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	2/0 AWG	19x12	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Ground Wire	3	10 AWG	7x18	BC - Bare Copper	Segmented Ground (3 Total 5AWG)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.057 in (1.4 mm)	0.516 in (13.1 mm)	ICEA Chart M4
Ground Wire	No Insulation

Äußere Abschirmung

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.305 in (33.15 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,305 Zoll (33,15 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.082 Ohm/1000ft (0.27 Ohm/km)	32 pF/ft (100 pF/m)	57 pF/ft (190 pF/m)	50 Ohm	0.141 µH/ft (0.463 µH/m)	55%	195 Amps per Conductor at 30ºC (per NEC)
	0.030 Ohm/1000ft (0.098 Ohm/km)

Nom Äußerer Schutz DCR	1,36 Ohm/1000 Fuß (4,46 Ohm/km)

Speisung

UL Voltage Rating
1000 V (TC-ER)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
15.7 in (399 mm)	15.7 in (399 mm)

Maximale Zugspannung	5301 lbs (2404 kg)
Gewicht Kabelgebinde	1724 lbs/1000ft (2566 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 UL-Belastung, IEEE 1202 FT4, FT4
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA
