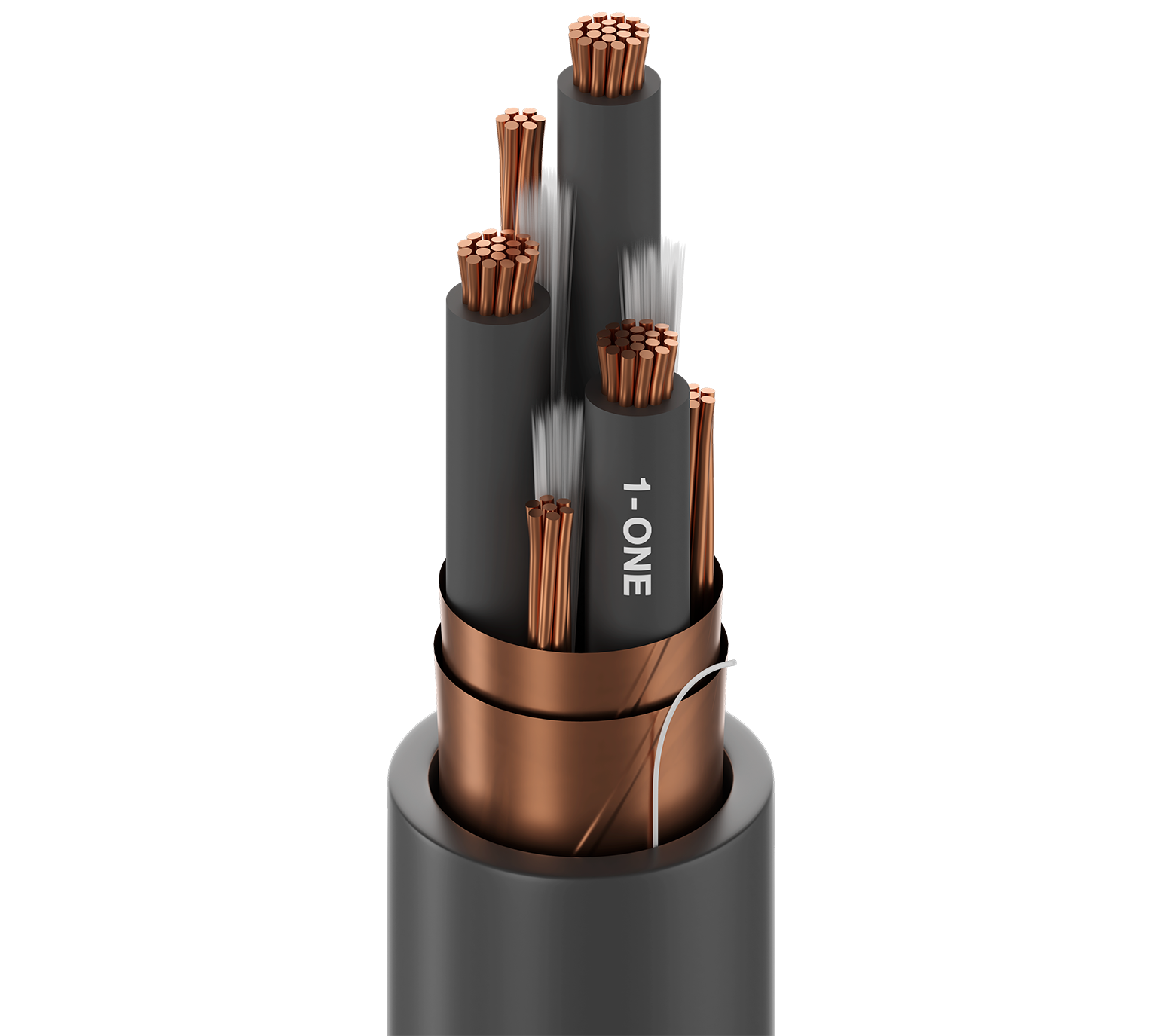

Belden Basics Frequenzumrichter, 3-adrig, 4/0 AWG (19 x 10), blankes Kupfer, XLPE-Isolierung, M4-Farbcode + 3 AWG, symmetrische segmentierte Erdung (3 x 8 AWG), blankes Kupferlitzen in durchgehendem Kontakt mit doppeltem Kupferband, spiralförmig aufgebrachter Schirm, schwarzer PVC-Außenmantel, 600/1000 V, TC-ER 90 °C, trocken/nass, 1000 V, sonnenbeständig, direkt versenkbar, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	4/0 AWG	19x10	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Ground Wire	3	8 AWG	7x16	BC - Bare Copper	Segmented Ground (3AWG Total of 3)

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.059 in (1.5 mm)	0.630 in (16.0 mm)	ICEA Chart M4
Ground Wire	No Insulation

Äußere Abschirmung

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.536 in (39.01 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,536 Zoll (39,01 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.052 Ohm/1000ft (0.17 Ohm/km)	33 pF/ft (110 pF/m)	60 pF/ft (200 pF/m)	56 Ohm	0.136 µH/ft (0.446 µH/m)	55%	260 Amps per Conductor at 30ºC (per NEC)
	0.021 Ohm/1000ft (0.069 Ohm/km)

Nom Äußerer Schutz DCR	1,16 Ohm/1000 Fuß (3,81 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
1000 V (TC-ER)	1000 V (CSA AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
18.4 in (467 mm)	18.4 in (467 mm)

Maximale Zugspannung	8250 lbs (3740 kg)
Gewicht Kabelgebinde	2576 lbs/1000ft (3834 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 UL-Belastung, IEEE 1202 FT4, FT4
NEC/UL-Compliance	Artikel 336, TC-ER, XHHW-2
AWM-Compliance	AWM I/II A/B
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA
