Produktnummer: 29723C

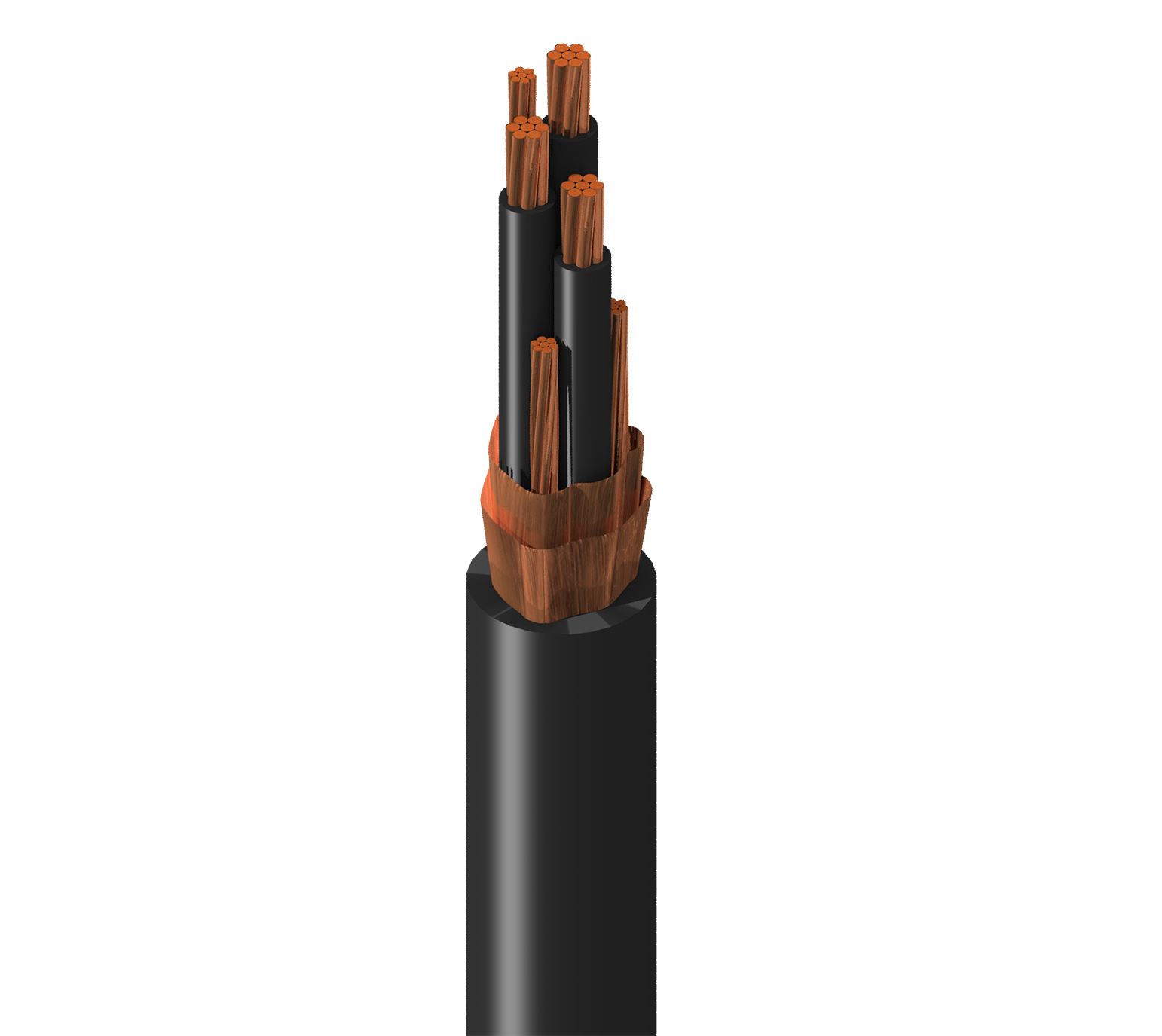

VFD, 3C #10 Str BC XLPE Ins + #10 Symm. Seg. Gnd (3 von #14) Str BC, CTS, schwarze PVC-Ummantelung, 2000 V TC-ER 90 °C trocken/nass 1000 V CSA AWM I/II A/B

Belden Basics VFD, 3 Leiter 10 AWG (7 x 18) blankes Kupfer XLPE-Isolierung M4-Farbcode + 10 AWG symmetrische segmentierte Erdung (3 von 14 AWG) blankes Kupferlitze, insgesamt zwei Kupferbänder, spiralförmig aufgebrachte Abschirmung, schwarzer PVC-Außenmantel, 2000 V TC-ER 90 °C trocken/nass 1000 V CSA AWM I/II A/B SUN RES DIR BUR ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
29723C
5 von 5

Technische Daten

Expand All

Aufmachung

Rolle

Mögliche Anwendungen

Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Hochspannungsanforderungen

Leiter

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 10 AWG 7x18 BC - Bare Copper ASTM B3 Copper B8 Class B Stranding
Ground 3 14 AWG 7x22 BC - Bare Copper Segmented Grounds

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.063 in (1.6 mm) 0.238 in (6.05 mm) Black and Numbered
Ground No Insulation

Äußere Abschirmung

Shield Type Material Coverage
Helical Tape Bare Copper (BC) 100%
Helical Tape Bare Copper (BC) 100%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.063 in (1.6 mm) 0.651 in (16.5 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,651 Zoll (16,5 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 0.907 Ohm/1000ft (2.98 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 46 Ohm 55% 40 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
2000 V (TC), 1000 V (CSA AWM I/II A/B)

Temperatur

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

Biegeradius

Stationary Min. Installation Min.
7.8 in (200 mm) 7.8 in (200 mm)

Maximale Zugspannung

554 lbs (251 kg)

Gewicht Kabelgebinde

297 lbs/1000ft (442 kg/km)

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685, 1202, 383 vertikaler Flammtest (70,000 BTU)

NEC/UL-Compliance

Artikel 336, TC-ER, RHW-2

AWM-Compliance

I/II A/B

ICEA-Compliance

S-95-658

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-07-KA070003-MSHA

Aktualisierung und Überarbeitung

Revisionsnummer: 0.295 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.295 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Wicklung UPC
29723C 0102500 Rolle 612825445470
29723C 0105000 Rolle 612825445487
