Produktnummer: MSS007

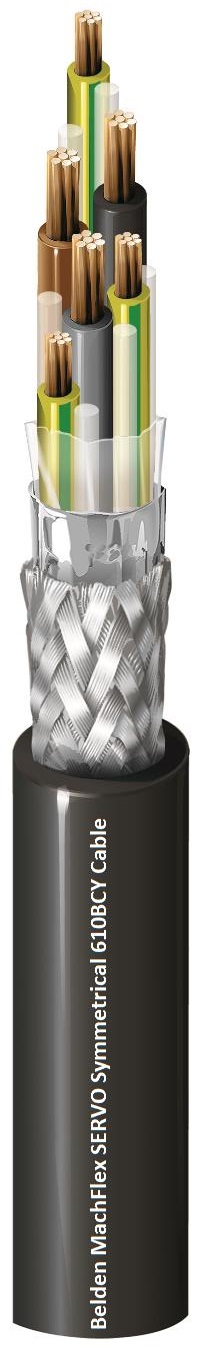

MachFlex™ SERVO Symmetrisch 610BCY, 3C25mm² + 3G4mm² Str BC, PP Ins, OS + TC Brd, PVC Jkt

MachFlex™ SERVO symmetrisch 610BCY, 3 Leiter 25 mm² + 3 Erdleiter 4 mm², blankes Kupferlitzenkabel, PP-Isolierung, Aluminiumfolie insgesamt plus verzinntes Kupfergeflecht, schwarzer PVC-Mantel, 1000 V flexibles SERVO-Motorversorgungskabel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
MSS007
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Für die Verbindung von Servoregler und Motor. Zu den Kabelanwendungen gehören Motordrehzahlregelung, Druckmaschinen, Produktionsmaschinen und Werkzeugmaschinen. Diese Art von Kabeln eignet sich sowohl für den statischen als auch für den flexiblen Einsatz im Anlagenbau. Doppelt geschirmtes Netzkabel für große Servoantriebssysteme mit hoher elektrischer Belastung.

Leiter

Element No. of Elements Size Stranding Stranding Class Material
Conductor(s) 3 25 mm² Stranded Class 5 BC - Bare Copper
Ground 3 4 mm² Stranded Class 5 BC - Bare Copper

Isolierung

Element Material Color Code
Conductor(s) PP - Polypropylene Brown, Black, Gray
Ground PP - Polypropylene Yellow/Green #1, Yellow/Green #2, Yellow/Green #3

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 70%

Äußere Ummantelung

Material
PVC - Polyvinyl Chloride

Gesamtdurchmesser des Kabels (Nennwert)

23,7 mm (0,933 Zoll)

Speisung

UL Voltage Rating Voltage Rating
1000 V (Max. Operating Voltage) 600/1000 V (Max. Operating Voltage), 4000 V (Testing Voltage)

Temperatur

Operating Installation
-5°C to +80 °C ( Occasional movement) -40°C to +80°C (Fixed installation)

Biegeradius

Installation Min. Flexing Min.
94.8 mm (3.73 in) 355.5 mm

Gewicht Kabelgebinde

1149 kg/km (772,1 lbs/1000 Fuß)

Umweltverträglichkeit

Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit – 70°C x 4h

Entflammbarkeit/Brandverhalten

VW-1, FT1, IEC 60332-1-2, DIN VDE 0482-332-1-2, DIN EN 60332-1-2

AWM-Compliance

AWM 2570

CENELEC-Compliance

EN 50290-2-25, EN 50363-4-1

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.82 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.82 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Länge
MSS007 010100M Schwarz 100 m
MSS007 010200M Schwarz 200 m
MSS007 010300M Schwarz 300 m
MSS007 F2V100M Grau, RAL 7032 100 m
MSS007 F2V200M Grau, RAL 7032 200 m
MSS007 F2V300M Grau, RAL 7032 300 m
