Produktnummer: H125A00

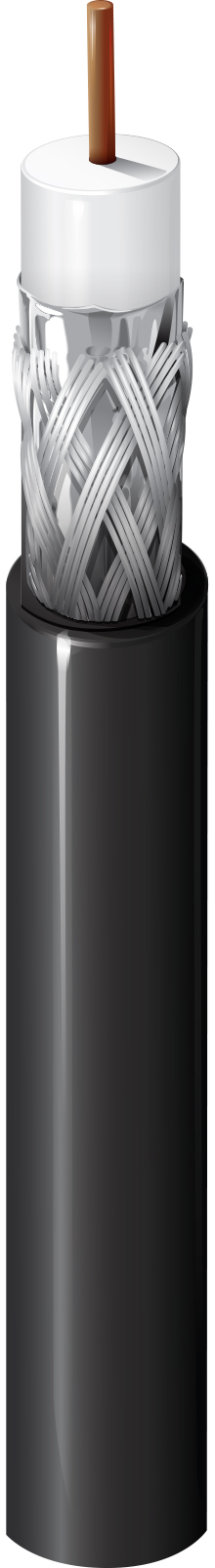

H125A00 – Breitband-Koaxialkabel, H125, 18 AWG, massives BC, Folie + 35 % TC-Geflecht, PVC-Ummantelung

Breitband-Koaxialkabel, H125, 18 AWG massiver blanker Kupferleiter, PE-Isolierung, Duofoil® + 35 % Abschirmung aus verzinntem Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
H125A00
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Breitband, Kabelfernsehen (CATV), HF-Drop-Kabel, Over-The-Air (OTA)-Antennen

RG-Typ

6

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 18 AWG Solid 1 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 4.8 mm (0.19 in)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 35%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.8 mm

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 40 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 470 MHz 23 dB
470 - 1000 MHz 20 dB
1000 - 2000 MHz 18 dB
2000-3000 MHz 16 dB

Hinweise zur Rückflussdämpfungstabelle

In jedem Frequenzbereich sind 3 Spitzenwerte bis zu 4 dB niedriger erlaubt

Dämpfung

Frequency Nom. Attenuation
5 MHz 1.8 dB/100m
50 MHz 4.7 dB/100m
100 MHz 6.5 dB/100m
200 MHz 9.1 dB/100m
230 MHz 9.8 dB/100m
400 MHz 12.9 dB/100m
600 MHz 16 dB/100m
800 MHz 18.6 dB/100m
862 MHz 19.3 dB/100m
1000 MHz 20.9 dB/100m
1350 MHz 24.6 dB/100m
1750 MHz 28.4 dB/100m
2400 MHz 34 dB/100m
3000 MHz 38.6 dB/100m

Anmerkungen zur Dämpfungstabelle

Max. Dämpfung 10 % höher

Elektrik

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
23 Ohm/km (7.0 Ohm/1000ft) 27 Ohm/km (8.2 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

Transferimpedanz

Max. Transfer Impedance
40 mOhm/m

Transfer-Impedanzklasse

C

Screening

Frequency Min. Screening Attenuation
100 - 1000 MHz 75 dB

Screening-Klasse

B

Temperatur

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Biegeradius

Stationary Min.
35 mm (1.4 in)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

CENELEC-Compliance

EN 50117-1, EN 50117-9-2, EN 50290-2-20

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.212 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.212 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
H125A00.01100 Schwarz Rolle 100 m 8719605086341
H125A00.01B100 Schwarz Flacher Kasten 100 m 8719605086372
H125A00.01U250 Schwarz UnReel 250 m 8719605086389
H125A00.01500 Schwarz Rolle 500 m 8719605086358
H125A00.00100 Weiß Rolle 100 m 8719605086242
H125A00.00B100 Weiß Flacher Kasten 100 m 8719605086310
H125A00.00U150 Weiß UnReel 150 m 8719605086327
H125A00.00250 Weiß Rolle 250 m 8719605086273
H125A00.00U250 Weiß UnReel 250 m 8719605086334
H125A00.00500 Weiß Rolle 500 m 8719605086280
