Produktnummer: DB6BNCHD-25

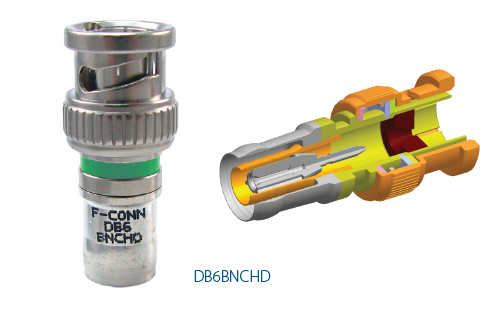

Double Bubble RG-6 HD BNC Koaxial-Kompressionssteckverbinder

Double Bubble RG6 Universal High Definition BNC-Steckverbinder, geeignet für Standard-, Dreifach- und Vierfach-Geschirmungs-Koaxialkabel. Kompressionsdesign, bei dem das Metall vollständig um das Kabel geformt wird. 25 pro Packung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
DB6BNCHD-25
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

CCTV, Sicherheitskameras, Video

Verpackung

25er-Packung

Stückzahl

1

Materialien

Material
Nickel plated Brass
Gold Plated

Impedanz

Nominal Characteristic Impedance
75 Ohm

Rückflussdämpfung

Frequency [MHz]
DC-1 GHz -33 dB Return Loss < 1.07 VSWR
DC-2 GHz -32 dB Return Loss < 1.10 VSWR
DC-3 GHz -31 dB Return Loss < 1.16 VSWR

Kompatibilität mit Steckverbindersystemen

Koaxial

Steckverbinder-Schnittstellentyp

BNC

Art

Stecker

Steckverbinder Serie

Double Bubble

Farbband

Grün

Locking

Nein

Werkzeugkompatibilität

CPLCRBC-BR (Kompression), PS59/6/RGB (Strip)

Anschlusstyp

Kompression

Kabel-Mittelpunktsleiter – Durchmessergrenzen

.0399 - .0418 Zoll

Kabel dielektrischer Durchmesser – Grenzen

.180 - .193 Zoll

Kabel äußere Ummantelung – Durchmessergrenzen

.265 - .305 Zoll

RG-Typ

6

Serie Typ

6

EU CE-Zeichen

Ja

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.113 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.113 Revisionsdatum: 02-20-2026
