Produktnummer: Ind REVConn-Kern

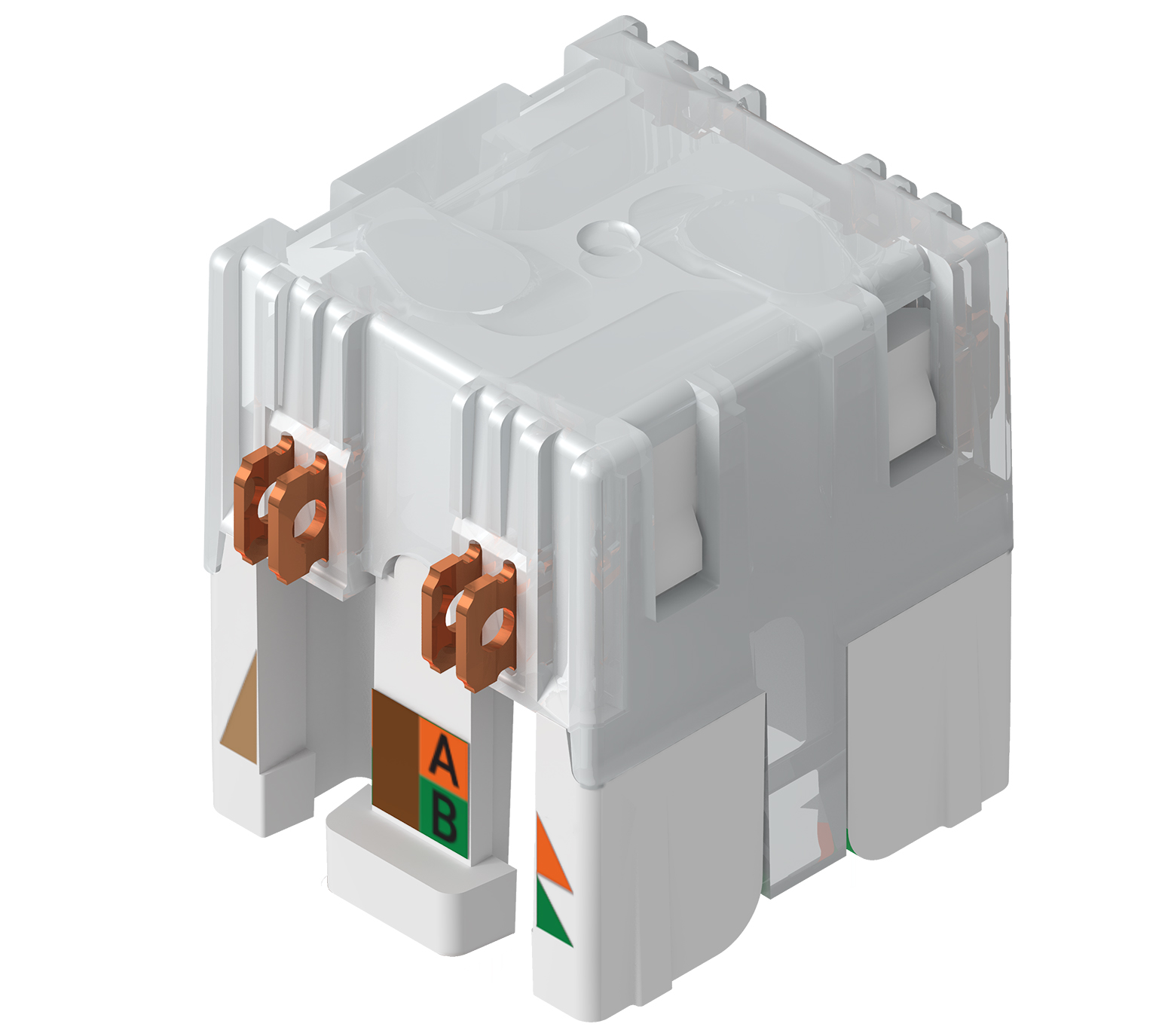

DataTuff Industrial REVConnect RJ45-Kern

Universeller Industrial REVConnect Kern, der entweder als Buchse oder Stecker fungiert

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
Ind REVConn-Kern
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Bis zu TIA Kategorie 6A, ISO Klasse EA, 10GBASE-T

Gesamthöhe

0.58

Gesamtbreite

0.46

Gesamttiefe

0.56

Schaltplan

T568A/B

Verpackung

50 Einheiten im Kunststoffbeutel verpackt.

Gewicht

0.370 lbs

Materialien

Description Material Type
Front Connection 10uin Gold plated contacts over Nickel Ind REVConnect
Connector Body PBT - UL94V-0

Durchschlagfestigkeit

1,000V RMS bei 60 Hz für 1 Minute (Signale an Masse)

Nennstrom

1.500 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2,5 m-Ohm

Temperaturbereich für die Installation

-40°C Bis +70°C

Lagertemperaturbereich

-40°C Bis +70°C

Betriebstemperaturbereich

-40°C Bis +70°C

Werkzeugkompatibilität

RVUTT01 Anschlusswerkzeug

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

​​​​​​​200 Zyklen

Kabel-/Steckverbinder-Haltekraft

25 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

UL-Klassifizierung

UL94V-0

TIA/EIA-Compliance

Bis zu Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3at Typ 1 und 2 (bis zu 30 W), IEEE802.3bt/D1.7 Typ 3 und 4 (bis zu 100 W), CISCO UPOE (bis zu 60 W), Power over HDBaseTTM (bis zu 100 W)

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Entflammbarkeit gemäß UL

UL2043 Lüftungskanäle

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Teile

Kompatibel mit industriellen RevConnect-Buchsen, Steckern und Kupplungen

Anmerkungen

Geeignet für stabile und verseilte UTP-Kabel und geschirmte Kabel mit 23 bis 24 AWG. Isolierungs-Außendurchmesser Bereich 0,035 bis 0,055 Zoll, Kabelmantel-Außendurchmesser Max. 0,370 Zoll. Siehe Installationsanleitung PX106876 und PX106884.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.180 Revisionsdatum: 09-19-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.180 Revisionsdatum: 09-19-2024


Report An Error

Artikelnummer

Artikelnr. Farbe
RVUIO0UEW-B50 Elektrisch-Weiß
