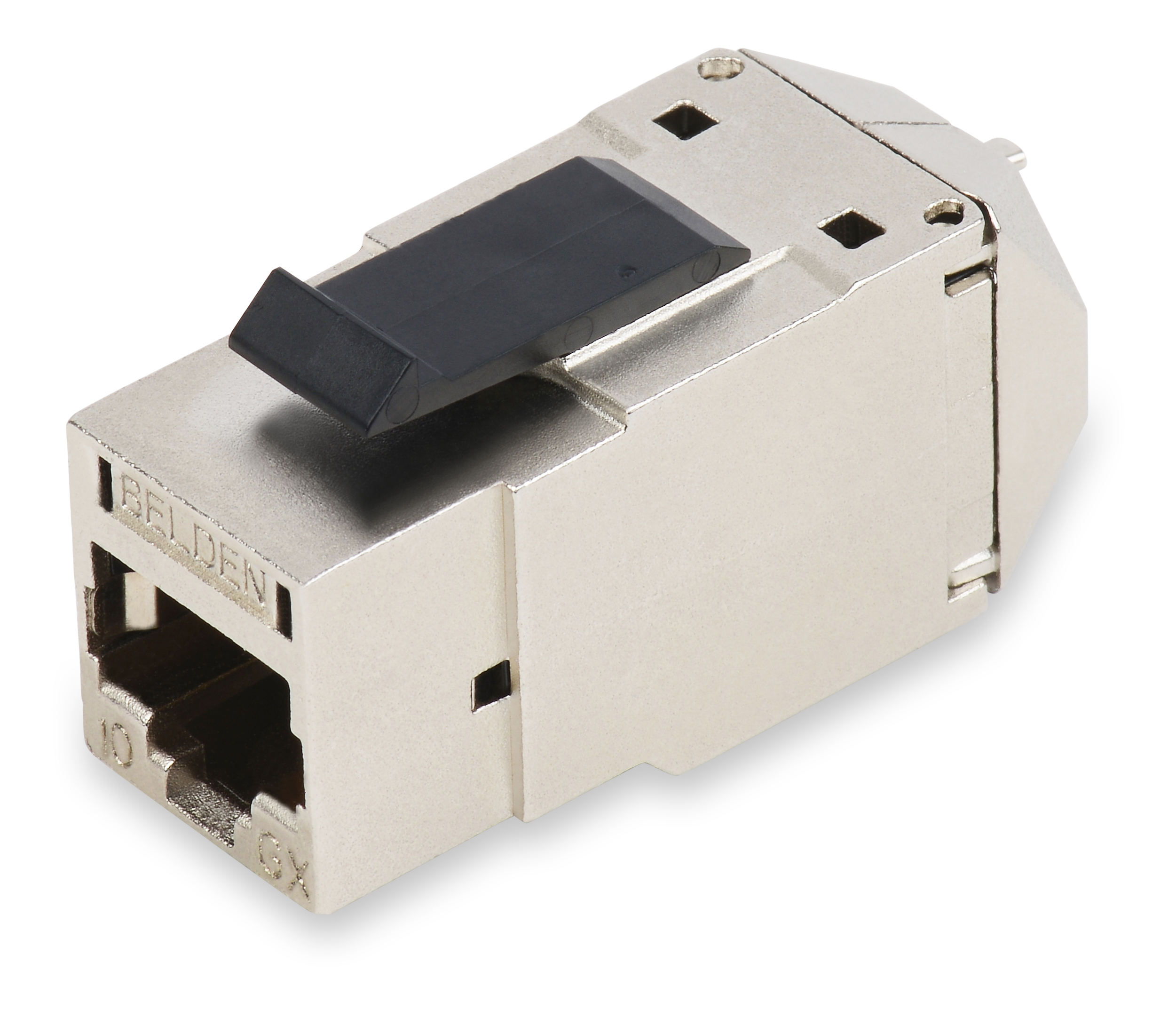

Produktnummer: REVConnect 10GX geschirmte Buchsen

REVConnect 10GX STP Modular Jack, Metall, T568 A/B, - wählen Sie unten die entsprechende Teilenummer für das verwendete Kabel aus

REVConnect 10GX geschirmte Buchsen sind für isolierte Kabeldurchmesser von 0,9 mm bis 1,3 mm oder 1,3 mm bis 1,45 mm erhältlich

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
REVConnect 10GX geschirmte Buchsen
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

10GX-geschirmtes System, TIA-geschirmt, Kategorie 6A, ISO-Klasse EA, 10GBASE-T

Gesamthöhe

0.94 in

Gesamtbreite

1.19 in

Gesamttiefe

1.63 in

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel.

Gewicht

0.048 lbs

Materialien

Description Material Type
Front Connection Copper Clad Flexible PCB, 50uin Gold plated contacts over Nickel RJ45
Rear Connection Copper alloy, Gold plated contacts over Nickel REVConnect
Connector Body Nickel plated zinc alloy diecast

Durchschlagfestigkeit

1,000V RMS bei 60 Hz für 1 Minute (Signale an Masse)

Nennstrom

1.300 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2.5 mOhm

Temperaturbereich für die Installation

-10°C Bis +60°C

Lagertemperaturbereich

-40°C Bis +70°C

Betriebstemperaturbereich

-10°C Bis +60°C

Kompatibilität mit Steckverbindersystemen

REVConnect

Werkzeugkompatibilität

RVUTT01 Anschlusswerkzeug

Kompatibilität Stecker/Ummantelung

RJ45, RJ11

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​750 Zyklen

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

​​​​​​​20 Zyklen

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs

Stecker-/Steckverbinder-Haltekraft

11.250 lbs

UL-Klassifizierung

UL94V-0

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3at Typ 1 und 2 (bis zu 30 W), IEEE802.3bt/D1.7 Typ 3 und 4 (bis zu 100 W), CISCO UPOE (bis zu 60 W), Power over HDBaseTTM (bis zu 100 W)

Weitere Standards

IEC 60603-7

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Entflammbarkeit gemäß UL

UL2043 Lüftungskanäle

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Teile

Kompatibel mit geschirmten KeyConnect-Patchpanels 24p und 48p, kompatibel mit KeyConnect-Frontplatten, Adaptern, Boxen

Enthaltene Teile

1 Kat. 6A Geschirmte REVConnect Buchse; 1 REVConnect Kabelmanager und Kappe; 1 Installationshandbuch

Anmerkungen

Siehe Installationshandbuch PX106435

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.435 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Verpackung Durchmesser isolierter Draht
RVAMJKSME-B24 Metall Großpackung (24) 0,9 mm bis 1,3 mm
RVAEJKSME-B24 Metall Großpackung (24) 1,3 mm bis 1,45 mm
RVAEJKSME-S1 Metall Einzelpack 1,3 mm bis 1,45 mm
RVAMJKSME-S1 Metall Einzelpack 0,9 mm bis 1,3 mm
