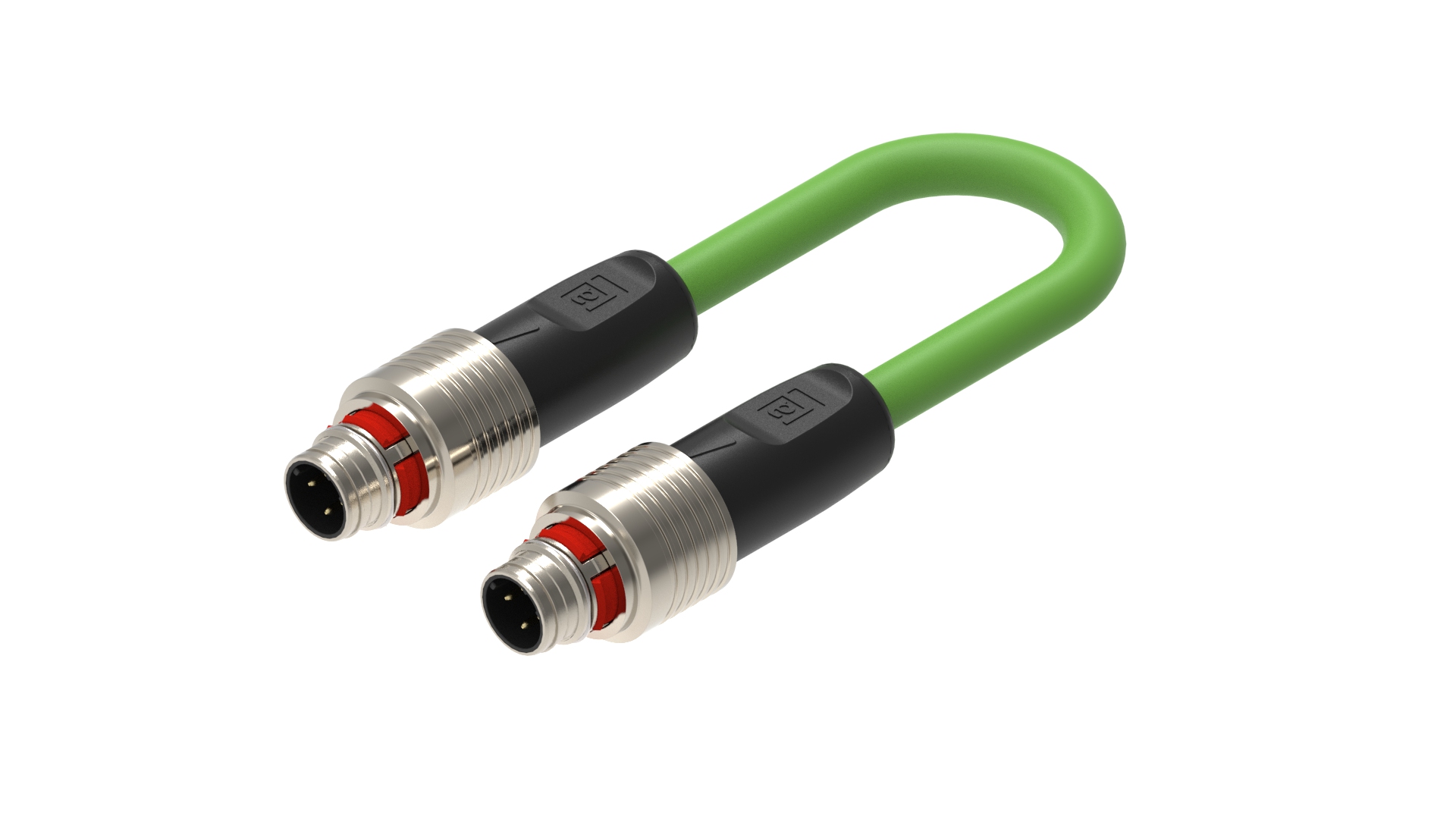

M12-Kabelsatz, Push Pull, ähnlich PROFINET Typ C, CAT 5, PUR-Kabel grün, geschirmt, Stecker auf Stecker, gerade auf gerade, D-kodiert, 4-polig, 2x2x0,34mm², Sternvierer, PoE, 100Base-T, 100 Mbit/s, Fast Ethernet, 63 V DC, 4 A, - 40 °C - + 80 °C (Betriebstemp.), IP65, IP67, IEC 11801, IEC 61156 (CAT 5), EN 50173, EN 50288-2-2 (100MHz-Kabel und EIA/TIA 568 B (CAT 5e), Sternvierer: weiß & blau, gelb & orange, cULus, UL 2238

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht Seite 1

Produktfamilie	Datensteckverbinder
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	60 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4A
Art der Datenübertragung	Fast Ethernet Cat5e
Datenübertragungsrate	100 Mbit/s

Technischen Daten Seite 1

Seite 1 Produkt-Unterfamilie	M12 Standard Push-Pull
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Sicherungsring
Anzahl der Pins	4
Kodierung, Seite 1	D
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 85 °C
Betriebstemperatur (UL)	max. 80°C
Schutzart/IP-Klassifizierung**	IP65, IP67
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	PA
Abschirmungsmaterial	GD-Zn, vernickelt
Anzugsmoment (Befestigung)	PushPull (Schieben)

Kabeldaten

Kabelnummer	342
Leiterquerschnitt	2x2x0,34 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 Mio.
Zyklen (Torsion)	˃ 2 M @ ± 360 °/1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Grün
Kabeldurchmesser D	ø 6,50 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø 1,58 ± 0,05 mm
Gesamtabschirmung (Kabel)	Cu-ETP1 verzinnt
Folienabschirmung	Al-PT Folie
Temperaturbereich (Festinstallationen)	- 50 °C - + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C - + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C - + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT2
Leitungseigenschaften	Ausschluss gefährlicher Stoffe; Leitungsaufbau analog PROFInet C-Spezifikation; Leitungsanforderungen analog: IEC 11801, IEC 61156 (CAT 5), EN 50173, EN 50288-2-2 (100MHz-Kabel und EIA/TIA 568 B (CAT 5e); Gute Mikroben- und Hydrolysebeständigkeit; Weitgehend weichmacherdiffusionsfrei; Gute Chemikalien- und Ölbeständigkeit; Ausschluss von PVC und Silikon; LABS-frei von lackbenetzungsstörenden Substanzen; Kälteflexibilität
Farben der Kabelseele	Quad: weiß & blau, gelb & orange

Technischen Daten Seite 2

Seite 2 Produkt-Unterfamilie	M12 Standard Push-Pull
Seite 2 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design, Seite 2	Gerade
Befestigungstyp, Seite 2	Sicherungsring
Anzahl der Pins, Seite 2	4
Kodierung, Seite 2	D
Übergangswiderstand, Seite 2	≤ 10 mOhm
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Schutzart/IP-Klassifizierung, Seite 2**	IP65, IP67
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	III gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	CuSn
Kontaktbeschichtung, Seite 2	Cu/Au
Kontakt-Trägermaterial, Seite 2	PA
Kontakt-Trägerfarbe, Seite 2	Schwarz
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94 V0
Material des umspritzten Gehäuses, Seite 2	TPU
Farbe des umspritzten Gehäuses, Seite 2	Schwarz
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94 HB
Befestigungsmaterial, Seite 2	PA
Abschirmungsmaterial, Seite 2	GD-Zn, vernickelt
Anzugsmoment (Befestigung), Seite 2	PushPull (Schieben)

Zulassungen

UL-Datei	anhängig
UL	UL 2238; cULus (ausstehend)

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1
Ölbeständigkeit	IEC 60811:404

Anmerkungen

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Derating-Hinweis	* Derating beachten

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.18 Revisionsdatum: 05-04-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.18 Revisionsdatum: 05-04-2025
