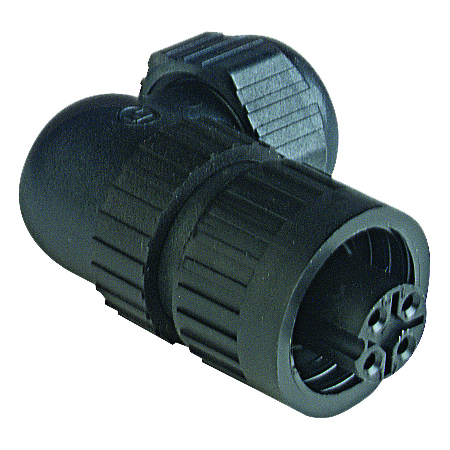

CA – Frei konfektionierbare Buchse, gewinkelt | #Contacts: 4 (3+PE) | 400 V / 16 A | cURus

Technische Daten

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	CA (4, 6 Kontakte)
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	CA Power-Serie
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakte/Buchse
Steckverbinder-Design	CA \| Buchse \| 4-polig \| 90°
Anzahl der Pins	4(3+ PE)
Art der Abschirmung	ungeschirmt
Befestigungstyp	Innengewinde (Kupplungsmutter)
Nennspannung	250 V DC / 400 V AC
Bemessungs-Stoßspannung	6,0 kV
Betriebsspannung	230 V Gleichstrom, 400V Wechselstrom
Nennstrom	10 A DC, 16 A AC (1,5 mm²)
Übergangswiderstand	≤ 10 mOhm
Verbindungstyp	Schraubklemme
Kabelverschraubung	TR22
Querschnitt	0,5 mm² bis 2,5 mm² (20 AWG bis 14 AWG)
Zugentlastung	Klemmgehäuse
Geeignete Kabel	Dichtung 1: Ø 6 mm bis Ø 9 mm , Dichtung 2: Ø 9 mm bis Ø 12 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 90 °C
Temperaturbereich (Dichtung)	- 40 °C bis + 90 °C
Schutzart/IP-Klassifizierung**	IP66, IP67
Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Silber-Legierung (Cu/Ag)
Kontakt-Trägermaterial	Nylon 66 (PA 66 GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Brennbarkeitsklasse (Gehäuse)	UL 94 V-0
Material der Kabelverschraubung	Nylon 66 (PA 66)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 V-0
Befestigungsmaterial	Nylon 66 (PA 66 GF)
Brennbarkeitsklasse (Befestigung)	UL 94 V-0
Dichtungsmaterial	Nitril-Butadien-Kautschuk (NBR)

Anzugsmoment (Kontaktschraube)	M3: (25–30) Ncm
Anzugsdrehmoment (Kabelverschraubung)	TR22: min. 250 Ncm
Gegensteckverbinder/Montage mit	934-124-100 CA 3 LS (feldkonfektionierbar, gerade), 934-128-100 CA 3 W LS (feldkonfektionierbar, abgewinkelt), 932-322-100 CA 3 GS (Buchse, gerade)
Zubehör gesondert zu bestellen	Staubkappe; 831 532 400

Ölbeständigkeit	Ja

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen Die Steckverbinder werden in luftdichten Beuteln verpackt und in schwefelfreien Kartons untergebracht, um die Kontakte vor Silbersulfid zu schützen.& nbsp; Nach dem Öffnen der Verpackung ist der Kunde für die ordnungsgemäße Lagerung der Steckverbinder verantwortlich, um ein Anlaufen durch Umwelteinflüsse während der Lagerung zu verhindern.

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen Die Steckverbinder werden in luftdichten Beuteln verpackt und in schwefelfreien Kartons untergebracht, um die Kontakte vor Silbersulfid zu schützen.& nbsp; Nach dem Öffnen der Verpackung ist der Kunde für die ordnungsgemäße Lagerung der Steckverbinder verantwortlich, um ein Anlaufen durch Umwelteinflüsse während der Lagerung zu verhindern.

Artikelnummer

Artikelnr.	Artikelbeschreibung	Gehäusefarbe	Gehäusematerial	Material der Kabelverschraubung
934129100	CA 3 W LD	Schwarz	PA 66	PA 66
934129102	CA 3 W LD blau/blau	Blau	PA 6	PA 6
934129101	CA 3 W LD rot/rot	Rot	PA 6	PA 6
934129107	CA 3 W LD weiß/weiß	Weiß	PA 6	PA 6
