Artikelnummer: G 4 KW 1 F grey

G-Series Power einseitig umspritzte Verbindungsleitung: Buchse, gewinkelt, 4-Pins, graues Gehäuse, 50V Wechselstrom/Gleichstrom, 10 A; PVC graues Kabel, 0,75 mm²

G-Series Power einseitig umspritzte Verbindungsleitung: Buchse, gewinkelt, 4-Pins, graues Gehäuse, 50V Wechselstrom/Gleichstrom, 10 A; PVC graues Kabel, 0,75 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

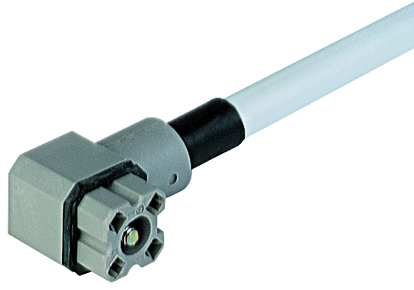

G 4 KW 1 F Grau
  • G 4 KW 1 F Grau
1 von 1

Technische Daten

Einen Fehler melden

Vorderansicht

Pin 1 Pin 2 Pin 3 Pin 4
Weiß Gelb Schwarz Violett

Produktfamilie

Stromanschluss

Produkt-Unterfamilie

G-Serie

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Kontakttyp / Art

Buchse

Steckverbinder-Design

gewinkelt

Anzahl der Pins

4

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Nennspannung

50V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

1,5 kV

Betriebsspannung

50 V Wechselstrom/Gleichstrom

Nennstrom*

10 A

Übergangswiderstand

≤ 10 mOhm

Steckzyklen

≤ 50

Verbindungstyp

Lötverbindung

Temperaturbereich (Betrieb)*

-40 °C bis +90 °C

Schutzart/IP-Klassifizierung**

IP65

Designstandard

DIN EN 61984 (VDE 0627)

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Grau

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Umspritztes Steckergehäuse Material

PA GF

Umspritztes Steckergehäuse Farbe

Grau

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

4.8, Fe/Zn B

Dichtungsmaterial

NBR

Anzugsmoment (Befestigung)

M 3: (50-60) Ncm

Gegensteckverbinder/Montage mit

G 4 E 1 M…, G 4 A 1 M…., G 4 A 5 M…

Zubehör gesondert zu bestellen

Zentralschraube Edelstahl: 732750003

Kabelnummer

XYMHY 4X0.75

Leiterquerschnitt

0,75 mm²

Anzahl der Drähte

4

Minimaler Biegeradius (Festinstallation)

˃ 5 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Leitermaterial

Cu

Material der Kabelummantelung

PVC

Farbe der Kabelummantelung

Grau

Kabeldurchmesser D

ø 7,4 ±0,15 mm

Kabel-Isolierungsmaterial

PVC

VDE

VDE-Reg.-Nr.: 3113

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
931805602 G 4 KW 1 F 2 m 2 m
19871 G 4 KW 1 F 3M 3 m
