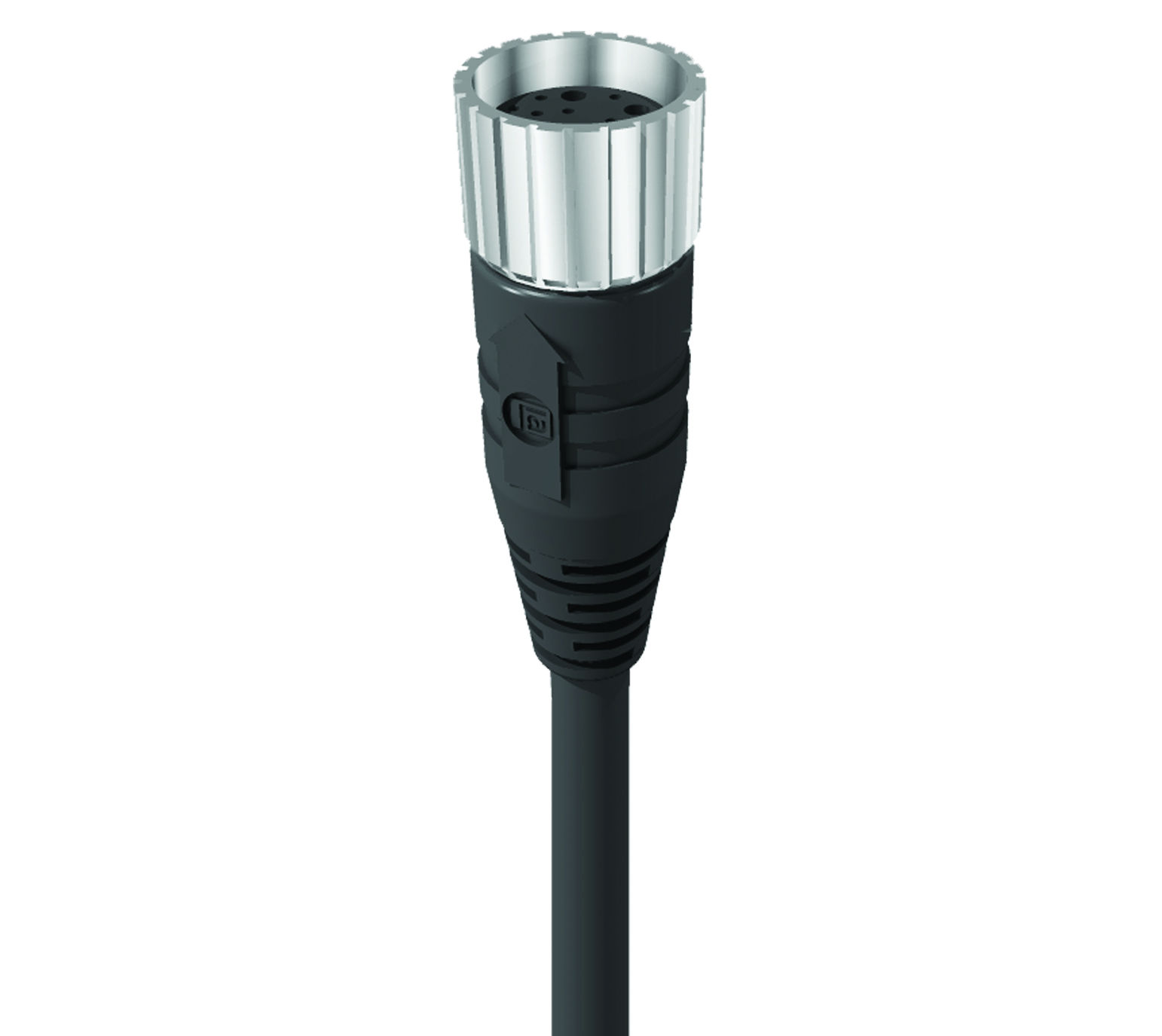

M23 - Gerades Kabel mit einseitigem Stecker, geschirmt | Anzahl Kontakte: 19 | 120 V / 16 x 8 A + 3 x 10 A | Schwarzer TPU-Mantel, 16 x 0,5 mm² (20 AWG) + 3 x 1,0 mm² (17 AWG), IEC

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	M23 Power
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	M23 \| Buchse \| 19-polig \| 0°
Anzahl der Pins	19
Art der Abschirmung	Geschirmt
Befestigungstyp	Kupplungsmutter
Nennspannung	125 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	120 V Wechselstrom/Gleichstrom
Nennstrom	16 x 8 A (Stift-Ø 1 mm), 3 x 10 A (Kontakt-Ø 1,5 mm)
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Querschnitt	16 x 0,5 mm² + 3 x 1,0 mm²
Temperaturbereich (Betrieb)*	- 25 °C Zu + 80 °C
Schutzart/IP-Klassifizierung**	IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Gold über Kupfer (Cu/Au)
Kontakt-Trägermaterial	Polyamid (Nylon), PA 66
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94-HB
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94-HB
Befestigungsmaterial	Messing (CuZn)
Befestigungsbeschichtung	Nickel (Ni)
Abschirmungsmaterial	CuZn, verzinnt
O-Ring-Material	Fluorkohlenstoffkautschuk (FKM)

Kabeldaten

Kabelnummer	352
Leiterquerschnitt	16 x 0,5 mm² + 3 x 1,0 mm²
Anzahl der Drähte	19
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 M
Leiter-Material	Cu
Material der Kabelummantelung	Thermoplastisches Polyurethan (TPU)
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	Ø 11.60
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	16 x Ø 1,40 mm + 3 x Ø 1,9 mm
Gesamtabschirmung (Kabel)	C-geschirmtes Geflecht
Temperaturbereich (Festinstallationen)	- 50 °C bis + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C Zu + 80 °C
Temperaturbereich (Schleppketten-Installation)	max. + 60 °C
UL Kabeltyp	AWM: 21198 / 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2; flammhemmend
Leitungseigenschaften	Flexibilität: Ausgezeichnet \| Abriebfestigkeit: Ausgezeichnet \| Öl- & Chemikalienbeständigkeit: Ausgezeichnet \| UV-Beständigkeit: Sehr gut \| Leistung bei niedrigen Temperaturen: Ausgezeichnet (flexibel bis -40°C) \| Flammhemmung: Gut \| Halogenfrei: Ja \| Mechanische Haltbarkeit: Ausgezeichnet (stoß-, reiß- und biegefest) \| Schleppkette: Ja \| Umweltverträglichkeit: Außenbereich, ölige, nasse oder raue Umgebungen

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden/trennen.
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.

Information

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden/trennen.
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.
