Rechteckiger, feldkonfektionierbarer Stromanschluss (ST-Serie): Buchse, gerade mit Zugentlastung, 2-polig+PE, graues Gehäuse, 230 V AC/DC, 16 A AC/6 A DC

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

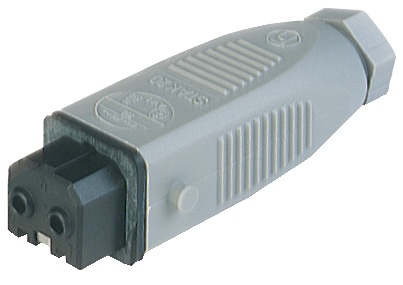

Vorderansicht

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	ST-Serie
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gerade mit Zugentlastung
Anzahl der Pins	2+Sport
Art der Abschirmung	ungeschirmt
Befestigungstyp	Sicherheitsbügel
Nennspannung	250 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	16 A Wechselstrom / 10 A Gleichstrom
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	max. 50
Verbindungstyp	Schraubanschluss
Kabelverschraubung	PG 7
Querschnitt	0,25 mm² bis 1,50 mm²
Zugentlastung	Kabelschelle
Geeignete Kabel	Ø4 mm bis Ø6,5 mm
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Temperaturbereich (Dichtung)	-30°C bis +90°C
Schutzart/IP-Klassifizierung**	IP54
Seite 1 Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusematerial	PA GF
Gehäusefarbe	Grau
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	PA GF
Dichtung der Kabelverschraubung	NBR (Kabelverschraubung)
Farbe der Kabelverschraubung	Grau
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 V-0
Material der Zugentlastung	CuZn, vernickelt
Dichtungsmaterial	NBR (Flachdichtung)

Schaltung

Anzugsmoment (Kontaktschraube)	M3: (25–30) Ncm
Anzugsdrehmoment (Kabelverschraubung)	PG 7: (150–250) Ncm
Anzugsdrehmoment (Zugentlastungsschraube)	M 2: (30-40) Ncm
Anzugsmoment (Befestigung)	M 2.5: (40–50) Ncm, Gehäuse
Zubehör gesondert zu bestellen	STASI 2, 732-044-..., Sicherheitsbügel

Zulassungen

UL-Datei	E95522
UL	UL
VDE	VDE 61984
SEV	SEV

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
