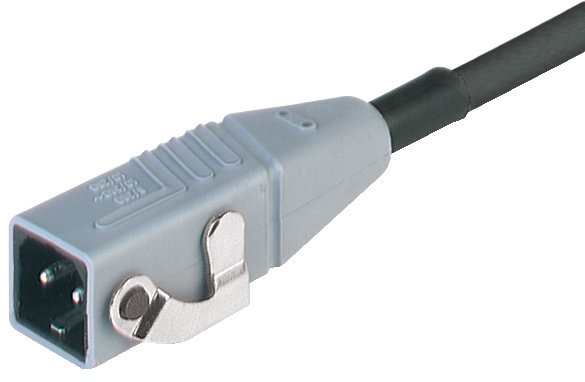

Product Number: STAS 2 K 075 SI
Einseitig umspritzte Verbindungsleitung (ST-Serie): Stecker, gerade mit Sicherheitsbügel, 2-Pin+PE, graues Gehäuse, 230 V Wechselstrom/Gleichstrom, 10 A Wechselstrom/6 A Gleichstrom
Einseitig umspritzte Verbindungsleitung (ST-Serie): Stecker, gerade mit Sicherheitsbügel, 2-Pin+PE, graues Gehäuse, 230 V Wechselstrom/Gleichstrom, 10 A Wechselstrom/6 A Gleichstrom
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
Vorderansicht
| Pin 1 | Pin 2 | PE |
|---|---|---|
| Blau | Braun | Grün-Gelb |
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Produkt-Unterfamilie |
ST-Serie |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade mit Sicherheitsbügel |
|
Anzahl der Pins |
2+PE |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Sicherheitsbügel |
|
Nennspannung |
250 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
2,5 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
10 A Wechselstrom / 6 A Gleichstrom |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Steckzyklen |
max. 50 |
|
Verbindungstyp |
Lötverbindung |
|
Leiterquerschnitt |
0,75 mm² |
|
Temperaturbereich (Betrieb)* |
-30 °C bis +90 °C, Derating beachten |
|
Schutzart/IP-Klassifizierung** |
IP54 |
|
Designstandard |
DIN EN 61984 (VDE 0627) |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Umspritztes Steckergehäuse Material |
PA GF |
|
Gehäusefarbe |
Grau |
|
Brennbarkeitsklasse (Gehäuse) |
UL 94 HB |
Schaltung
|
Zubehör gesondert zu bestellen |
STASI 2, 732-044-..., Sicherheitsbügel |
|---|
Kabeldaten
|
Kabelnummer |
H05RR-F 3G0.75 |
|---|---|
|
Kabellänge |
1 m |
|
Leiterquerschnitt |
0,75 mm² |
|
Anzahl der Drähte |
3 |
|
Material der Kabelummantelung |
EM 3 (EPDM) |
|
Kabel-Isolierungsmaterial |
EI 4 (EPDM) |
|
Temperaturbereich (Festinstallationen) |
-25 °C bis +60 °C |
Zulassungen
|
VDE |
VDE 61984 |
|---|---|
|
SEV |
SEV |
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 972246008 | STAS 2 K 075 SI 1000 mm | 1 m |
