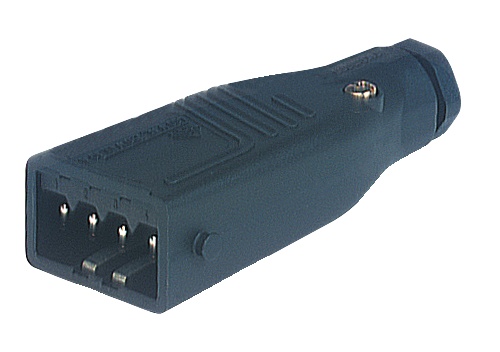

Product Number: STAS 4 N V0 black
Rechteckiger, frei konfektionierbar Leistungssteckverbinder (ST-Serie): Stecker, gerade mit Zugentlastung , 4-Pin+PE, schwarzes Gehäuse, 400 V Wechselstrom/230 V Gleichstrom, 10 A
Rechteckiger, frei konfektionierbar Leistungssteckverbinder (ST-Serie): Stecker, gerade mit Zugentlastung , 4-Pin+PE, schwarzes Gehäuse, 400 V Wechselstrom/230 V Gleichstrom, 10 A
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Produkt-Unterfamilie |
ST-Serie |
|
Steckverbindertyp |
Frei konfektionierbar |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade mit Zugentlastung |
|
Anzahl der Pins |
4+PE |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Sicherheitsbügel |
|
Nennspannung |
400 V Wechselstrom/250 V Gleichstrom |
|
Bemessungs-Stoßspannung |
2,5 kV |
|
Betriebsspannung |
400 V Wechselstrom/230 V Gleichstrom |
|
Nennstrom* |
10 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Steckzyklen |
max. 50 |
|
Verbindungstyp |
Schraubanschluss |
|
Kabelverschraubung |
M16 x 1.5 |
|
Leiterquerschnitt |
0,25 mm² bis 1,50 mm²² |
|
Zugentlastung |
Kabelschelle |
|
Geeignete Kabel |
Ø6 mm bis Ø10 mm |
|
Temperaturbereich (Betrieb)* |
-30 °C bis +90 °C, Derating beachten |
|
Schutzart/IP-Klassifizierung** |
IP54 |
|
Designstandard |
DIN EN 61984 (VDE 0627), IEC 60335 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0; GWFI 850 °C; GWIT 775 °C |
|
Gehäusematerial |
PA GF |
|
Gehäusefarbe |
Schwarz |
|
Brennbarkeitsklasse (Gehäuse) |
UL 94 V-0; GWFI 850 °C; GWIT 775 °C |
|
Material der Kabelverschraubung |
PA GF |
|
Dichtung der Kabelverschraubung |
NBR (Kabelverschraubung) |
|
Farbe der Kabelverschraubung |
Schwarz |
|
Brennbarkeitsklasse (Kabelverschraubung) |
UL 94 V-0; GWFI 850 °C; GWIT 775 °C |
|
Material der Zugentlastung |
PA GF |
Schaltung
|
Anzugsmoment (Kontaktschraube) |
M3: (25–30) Ncm |
|---|---|
|
Anzugsdrehmoment (Kabelverschraubung) |
M 16x1.5: (250-375) Ncm |
|
Anzugsdrehmoment (Zugentlastungsschraube) |
BZ 2.9 x 14: (40–50) Ncm |
|
Anzugsmoment (Befestigung) |
BZ 2.9 x 14: (40–50) Ncm |
|
Zubehör gesondert zu bestellen |
STASI 4, 732–049-…, Sicherheitsbügel |
Zulassungen
|
UL-Datei |
E95522 |
|---|---|
|
UL |
UL |
|
VDE |
VDE 61984 |
|
SEV |
SEV |
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
|
Besonderheiten |
* Flammhemmung der Kunststoffe nach DIN EN 60335-1: GWFI 850 °C; GWIT 775 °C |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
|
Besonderheiten |
* Flammhemmung der Kunststoffe nach DIN EN 60335-1: GWFI 850 °C; GWIT 775 °C |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 934442200 | STAS 4 N V0 schwarz |
