Product Number: STASAP 2
Rechteckiger Leistungssteckverbinder (ST-Serie): Stecker, Panelmontage, 2-Pin+PE, graues Gehäuse, 230 V Wechselstrom/Gleichstrom, 16 A Wechselstrom/6 A Gleichstrom
Rechteckiger Leistungssteckverbinder (ST-Serie): Stecker, Panelmontage, 2-Pin+PE, graues Gehäuse, 230 V Wechselstrom/Gleichstrom, 16 A Wechselstrom/6 A Gleichstrom
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten

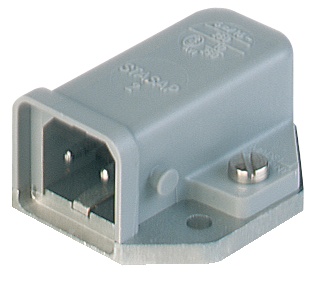

Vorderansicht
|
Produktfamilie |
Stromanschluss |
|---|---|
|
Produkt-Unterfamilie |
ST-Serie |
|
Steckverbindertyp |
Einbausteckverbinder |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Panelmontage mit Flansch |
|
Anzahl der Pins |
2+PE |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Sicherheitsbügel |
|
Nennspannung |
250 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
2,5 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
16 A Wechselstrom / 10 A Gleichstrom |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Steckzyklen |
max. 50 |
|
Verbindungstyp |
Schraubanschluss |
|
Leiterquerschnitt |
0,25 mm² bis 1,50 mm²² |
|
Temperaturbereich (Betrieb)* |
-30 °C bis +90 °C, Derating beachten |
|
Schutzart/IP-Klassifizierung** |
IP20 |
|
Designstandard |
DIN EN 61984 (VDE 0627) |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0 |
|
Gehäusematerial |
PA GF, Basisplatte: ZnAl Cu |
|
Gehäusebeschichtung |
Basisplatte: Ni |
|
Gehäusefarbe |
Grau |
|
Brennbarkeitsklasse (Gehäuse) |
UL 94 HB |
|
Dichtungsmaterial |
NBR |
Schaltung
|
Anzugsmoment (Kontaktschraube) |
M3: (25–30) Ncm |
|---|---|
|
Anzugsdrehmoment (Befestigungsschraube) |
M 3: (50-60) Ncm, Flansch |
|
Anzugsmoment (Befestigung) |
M 3: (50-60) Ncm |
|
Montage |
Schraube: M3 (2x) |
|
Zubehör gesondert zu bestellen |
STASI 2, 732–044-…, Sicherheitsbügel |
Zulassungen
|
UL-Datei |
E95522 |
|---|---|
|
UL |
UL |
|
VDE |
VDE 61984 |
|
SEV |
SEV |
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden/trennen. |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|
Hinweis |
Nicht unter Last verbinden/trennen. |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 930822106 | STASAP 2 B |
