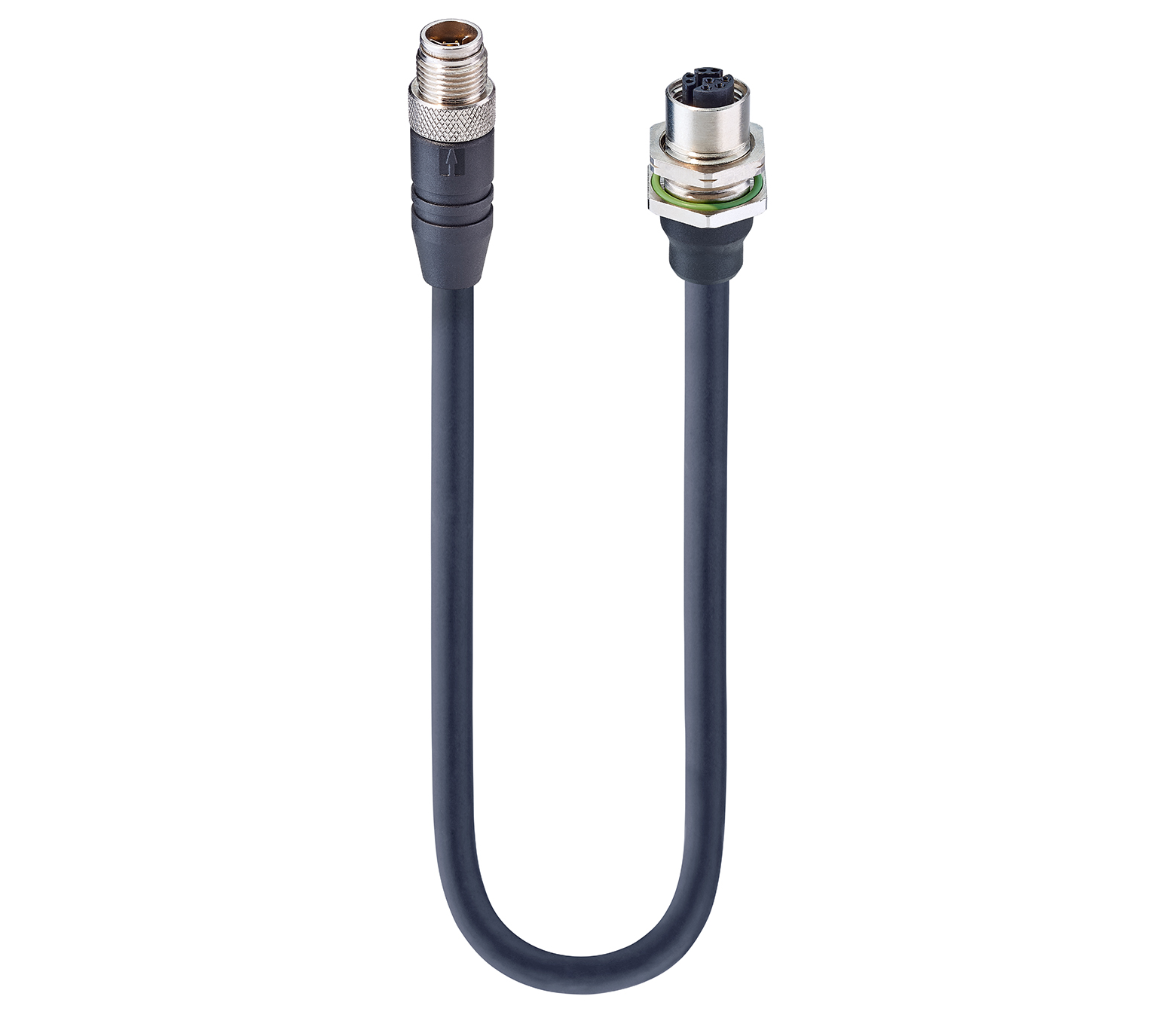

Produktnummer: RSTS 8Y-RKHS 8Y-922

Fast Ethernet Cat5e-Daten-Doppelanschlusskabel: Gerader, Y-kodierter schwarzer M12-Hybridstecker auf gerade, Y-kodierte schwarze M12-Hybridbuchse, geschirmt, 50 V AC/DC, Strom: 6 A; Daten: 0,5 A; schwarzes PUR-Kabel, 8-adrig, Daten: 4 x 0,15 mm² +...

Fast Ethernet Cat5e-Daten-Doppelanschlusskabel: Gerader, Y-kodierter schwarzer M12-Hybridstecker auf gerade, Y-kodierte schwarze M12-Hybridbuchse, geschirmt, 50 V AC/DC, Strom: 6 A; Daten: 0,5 A; schwarzes PUR-Kabel, 8-adrig, Daten: 4 x 0,15 mm² + Strom: 4 x 0,75 mm²

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RSTS 8Y-RKHS 8Y-922
5 von 5

Technische Daten

Expand All

Vorderansicht Seite 1

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white-orange orange white-green green blue white brown black

Vorderansicht Seite 2

Pin 1 Pin 2 Pin 3 Pin 4 Pin 5 Pin 6 Pin 7 Pin 8
white-orange orange white-green green blue white brown black

Produktfamilie

Datensteckverbinder

Steckverbindertyp

Verbindungsleitung, beidseitig umspritzt

Art der Abschirmung

Geschirmt

Nennspannung

50 V

Nennspannung (UL)

50 V Wechselstrom/Gleichstrom

Bemessungs-Stoßspannung

0,8 kV

Betriebsspannung

50 V AC/ DC

Nennstrom

Leistung: 6 A; Daten: 0,5 A

Nennstrom (UL)*

Leistung: 6 A; Daten: 0,5 A

Art der Datenübertragung

Fast Ethernet Cat5e

Datenübertragungsrate

100 Mbit/s

Seite 1 Produkt-Unterfamilie

M12 Hybrid

Seite 1 Kontakttyp/Geschlecht

Stecker

Steckverbinder-Design

Gerade

Befestigungstyp

Kupplungsschraube

Anzahl der Pins

8

Kodierung, Seite 1

J

Kontaktwiderstand Seite 1

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 100

Temperaturbereich (Betrieb)*

- 40 °C - + 90 °C

Betriebstemperatur (UL)

max. + 80 °C

Schutzart/IP-Klassifizierung**

IP65, IP67, IP69K

Seite 1 Designstandard

IEC 61076-2-113

Verschmutzungsgrad Seite 1

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Seite 1 Kontaktbeschichtung

Cu/Au

Kontakt-Trägermaterial

PBT-GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

Daten: UL 94 V-2 + Leistung: UL 94 V-0

Umspritztes Steckergehäuse Material

TPU

Umspritztes Steckergehäuse Farbe

Schwarz

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

CuZn

Befestigungsbeschichtung

Vernickelt

Abschirmungsmaterial

GD-Zn, vernickelt

Anzugsmoment (Befestigung)

M 12x1: (50-60) Ncm, handfest

Hinweis

Nicht unter Last verbinden oder trennen

Kabelnummer

922

Leiterquerschnitt

Daten: 4x0,15 mm² + Leistung: 4x0,75 mm²

Anzahl der Drähte

8

Minimaler Biegeradius (Festinstallation)

˃ 6 x D

Minimaler Biegeradius (flexible Installation)

˃ 10 x D

Zyklen (Biegen)

˃ 1-2 M

Leiter-Material

Cu

Material der Kabelummantelung

PUR

Farbe der Kabelummantelung

Mattes Schwarz ähnlich RAL 9005

Kabeldurchmesser D

ø 8,00 ± 0,3 mm

Kabel-Isolierungsmaterial

PP

Durchmesser isolierter Draht

Daten: ø 1,15 ± 0,03 mm + Leistung: ø 1,70 ± 0,05 mm

Gesamtabschirmung (Kabel)

Cu-ETP1 verzinnt

Element-Abschirmung

Abschirmungsfolie

Temperaturbereich (Festinstallationen)

40 °C + 90 °C (UL: + 80 °C)

Temperaturbereich (flexible Installtaion)

- 30 °C - + 70 °C

UL Kabeltyp

AWM: 20233

Leitungseigenschaften

Ausschluss von gefährlichen Materialien; Ausschluss von PVC und Silikon

Farben der Kabelseele

Daten: grün, orange, weiß-grün, weiß-orange + Strom: braun, schwarz, weiß, blau

Seite 2 Produkt-Unterfamilie

M12 Hybrid Einbausteckverbinder

Seite 2 Kontakttyp/Geschlecht

Buchse

Steckverbinder-Design, Seite 2

Gerade

Befestigungstyp, Seite 2

Kupplungsmutter

Anzahl der Pins, Seite 2

8

Kodierung, Seite 2

J

Übergangswiderstand, Seite 2

≤ 10 mOhm

Isolationswiderstand, Seite 2

˃ 10^9 Ohm

Steckzyklen, Seite 2

≤ 100

Temperaturbereich (Betrieb), Seite 2*

- 40 °C - + 90 °C

Betriebstemperatur (UL), Seite 2

max. + 80 °C

Schutzart/IP-Klassifizierung, Seite 2**

IP65, IP67, IP69K

Designstandard, Seite 2

IEC 61076-2-113

Verschmutzungsgrad, Seite 2

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Überspannungskategorie, Seite 2

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial, Seite 2

CuZn

Kontaktbeschichtung, Seite 2

Cu/Au

Kontakt-Trägermaterial, Seite 2

PBT-GF

Kontakt-Trägerfarbe, Seite 2

Schwarz

Brennbarkeitsklasse (Kontaktträger), Seite 2

Daten: UL 94 V-2 + Leistung: UL 94 V-0

Material des umspritzten Gehäuses, Seite 2

TPU

Farbe des umspritzten Gehäuses, Seite 2

Schwarz

Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2

UL 94 HB

Gehäusematerial, Seite 2

CuZn, vernickelt

Befestigungsmaterial, Seite 2

CuZn

Befestigungsbeschichtung, Seite 2

Vernickelt

Abschirmungsmaterial, Seite 2

Gehäuse: CuZn, verzinnt , Hülse: GD-Zn, vernickelt

UL-Datei

E315587

UL

UL 2238; cULus

RoHS-konform

Ja

Halogenfrei

EN 50267-2-1, IEC 60754-1 max. 0,5 % HCI

Ölbeständigkeit

IEC 60811-2-1, ASTM 1 Standard Öl Anforderung

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis

Derating beachten

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung Kabellänge
934966201 RSTS 8Y-RKHS 8Y-922/0,3 M 0.3 m
934966202 RSTS 8Y-RKHS 8Y-922/0,6 M 0.6 m
934966203 RSTS 8Y-RKHS 8Y-922/1 M 1 m
934966204 RSTS 8Y-RKHS 8Y-922/2 M 2 m
934966205 RSTS 8Y-RKHS 8Y-922/3 M 3 m
934966206 RSTS 8Y-RKHS 8Y-922/5 M 5 m
934966207 RSTS 8Y-RKHS 8Y-922/10 M 10 m
934966208 RSTS 8Y-RKHS 8Y-922/15 M 15 m
