Artikelnummer: GAN20LU-S22-618

Bauform A – Buchse 90° | #Contacts: 2 | Suppressordiode (TVS) & ye LED | 12 V | Kabel: Grau (PVC); 0,75 mm²; IEC | cURus

Bauform A – Einseitig umspritzte Buchse, gewinkelte Verbindungsleitung | #Contacts: 2 | Suppressordiode (TVS) und gelbe LED | 12 V / 10 A | Kabel: graue PVC-Ummantelung; 2x0,75 mm² (18 AWG); IEC | UL 2238; cURus

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
GAN20LU-S22-618
  • GAN20LU-S22-618
4 von 1

Technische Daten

Alle aufklappen

Produktlebenszyklus

Lebenszyklus

Aktiv – Produkt ist verfügbar

Verfügbarkeit

Aktiv

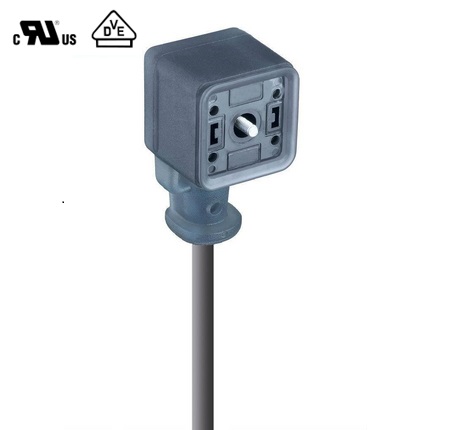

Vorderansicht

Pin 1 Pin 2
Braun Blau

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GAN - cURus 2238

Steckverbindertyp

Verbindungsleitung, einseitig umspritzt

Kontakttyp / Art

Buchsenkontakt/Buchse

Steckverbinder-Design

Abgewinkeltes (90°) Gehäuse

Anzahl der Pins

2

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Nennspannung

12 V

Bemessungs-Stoßspannung

4,0 kV (PCBA 2,0 kV)

Betriebsspannung

12 V Wechselstrom/Gleichstrom

Nennstrom*

10 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Leiterquerschnitt

0,75 mm²

Temperaturbereich (Betrieb)*

- 25 °C – + 85 °C [Erweiterte Temperatur – 40 °C – + 105 °C mit zusätzlichem Dichtungszubehör, 934887001]

Schutzart/IP-Klassifizierung**

IP65, IP67

Designstandard

DIN EN 175301-803-A, ISO 4400

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

Messing (CuZn)

Kontaktbeschichtung

Zinn über Kupfer (Cu/Sn)

Kontakt-Trägermaterial

Glasgefülltes Polybutylenterephthalat (PBT-GF)

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 V-0

Umspritztes Steckergehäuse Material

Thermoplastisches Polyurethan (TPU)

Umspritztes Steckergehäuse Farbe

Grau-transparent

Entflammbarkeitsklasse (umspritztes Gehäuse)

UL 94 HB

Befestigungsmaterial

Stahl, Kombi-Kreuzschlitz

Dichtungsmaterial

Umspritzte integrierte Dichtung

Schutzschaltung

Suppressordiode (TVS) und gelbe LED

Funktionsanzeige

Gelbe LED

Schutzschaltung

Suppressordiode (TVS) und Funktionsanzeige (LED)

Anzugsmoment (Befestigung)

(50-60) Ncm

Zubehör gesondert zu bestellen

934887001 - GAN EPDM-Dichtung und Halteclip

Kabelnummer

618

Leiterquerschnitt

0,75 mm²

Anzahl der Drähte

2

Minimaler Biegeradius (Festinstallation)

˃ 4 x D

Minimaler Biegeradius (flexible Installation)

˃ 7,5 x D

Leitermaterial

Cu

Material der Kabelummantelung

Polyvinylchlorid (PVC)

Farbe der Kabelummantelung

Grau

Kabeldurchmesser D

Ø 5,5 mm [ 0,217 " ]

Kabel-Isolierungsmaterial

Polyvinylchlorid (PVC)

Durchmesser isolierter Draht

Ø 1,92 mm [ 0,08 " ]

Temperaturbereich (Festinstallationen)

- 40 °C bis +90 °C

Temperaturbereich (flexible Installtaion)

- 5 °C bis +90 °C

UL Kabeltyp

AWM: 2654

Entflammbarkeitsklasse (Kabelummantelung)

IEC 60332-1, DIN VDE 0472 Teil 904 Prüfmethode B, FT1

Leitungseigenschaften

Ausschluss von gefährlichen Materialien gemäß: 2000/53/EG, 2011/65/EU, 2003/11/EG, 1907/2006/EG

UL-Datei

E315587

UL

UL 2238; cURus

VDE

Ja

RoHS-konform

Ja

Halogenfrei

Nein

Ölbeständigkeit

VDE 0250 und 0472

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

1. Nicht unter Last verbinden oder trennen. 2. Erweiterter Temperaturbereich von -40 °C, durchgeführt von Belden im gesteckten Zustand mit EPDM-Dichtungszubehör.

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt

Hinweis

1. Nicht unter Last verbinden oder trennen. 2. Erweiterter Temperaturbereich von -40 °C, durchgeführt von Belden im gesteckten Zustand mit EPDM-Dichtungszubehör.
