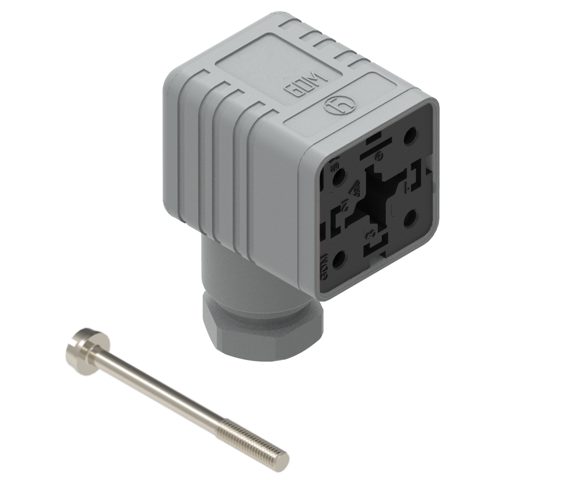

Product Number: GDM 2011 Grey
GDM Legacy- 175301-803 (DIN 43650), Form A, 18mm, 2 Pole+Ground (Protective Earth), PG11, Grey Housing, without circuitry, 250V | 16 A, Steel Center Screw, Bulk Packaging
GDM Legacy- 175301-803 (DIN 43650), Form A, 18mm, 2 Pole+Ground (Protective Earth), PG11, Grey Housing, without circuitry, 250V | 16 A, Steel Center Screw, Bulk Packaging
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
Produktlebenszyklus
|
Verfügbarkeit |
Letztes Mal Kaufen |
|---|---|
|
Letzte Bestellmöglichkeit, Datum |
2024-08-02 |
|
Letzter Liefertermin |
2024-12-31 |
Technischen Daten
|
Produktfamilie |
Ventilsteckverbinder |
|---|---|
|
Produkt-Unterfamilie |
GDM Legacy |
|
Steckverbindertyp |
frei konfektionierbar |
|
Kontakttyp / Art |
Buchse |
|
Steckverbinder-Design |
Gewinkelt |
|
Anzahl der Pins |
2+PE (PE an Kabelbuchse) |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Zentralschraube |
|
Nennspannung |
250 V |
|
Bemessungs-Stoßspannung |
4,0 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
16 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 50 |
|
Verbindungstyp |
Schraube |
|
Kabelverschraubung |
PG11 |
|
Leiterquerschnitt |
0,25–1,5 mm² |
|
Geeignete Kabel |
Ø 6–9 mm |
|
Temperaturbereich (Betrieb)* |
-40 °C bis +125 °C |
|
Schutzart/IP-Klassifizierung** |
IP65 |
|
Designstandard |
DIN EN 175301-803-A, ISO 4400 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 HB |
|
Gehäusematerial |
PA GF |
|
Gehäusefarbe |
Grau |
|
Brennbarkeitsklasse (Gehäuse) |
UL 94 HB |
|
Material der Kabelverschraubung |
PA GF |
|
Dichtung der Kabelverschraubung |
NBR |
|
Farbe der Kabelverschraubung |
Grau |
|
Befestigungsmaterial |
Stahl, Kombi-Kreuzschlitz |
|
Dichtungsmaterial |
Separat erhältlich |
Schaltung
|
Anzugsmoment (Kontaktschraube) |
(50-60) Ncm |
|---|---|
|
Anzugsdrehmoment (Kabelverschraubung) |
(250-375) Ncm |
|
Anzugsmoment (Befestigung) |
(50-60) Ncm |
Zulassungen
|
VDE |
Ja |
|---|---|
|
SEV |
Ja |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Information
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Zentralschraube | Dichtung | Verpackung | Ersetzt durch: |
|---|---|---|---|---|---|
| 931957106 | GDM 2011 Grau | 1 Stahlschraube, Kombikopf | 0 – Separat erhältlich | F – Sammelpackung 200 Stück, konfektioniert | ID : 934888122 Nom : GDM216B-A0U-10F |
