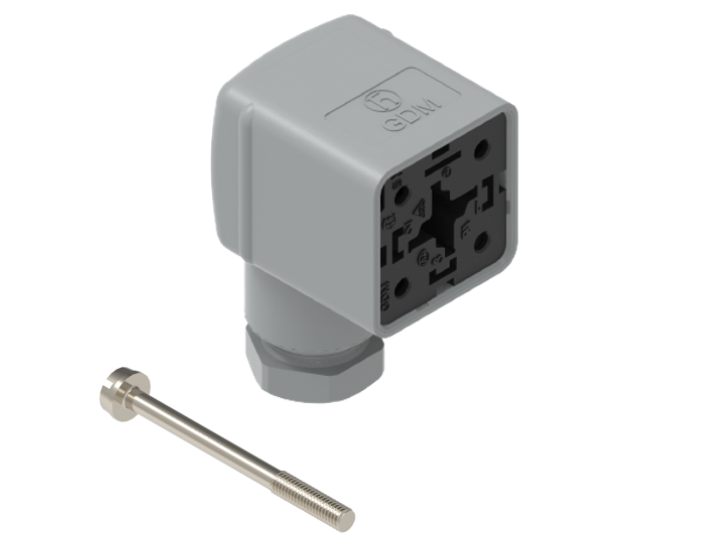

Artikelnummer: GDM316B-A0U-10F

GDM Legacy- 175301-803 (DIN 43650), Bauform A, 18 mm, 3 Pol+Masse (Schutzerde), PG11, graues Gehäuse, keine Beschaltung, 250V | 16 A, Mittelschraube aus Stahl, Großpackung

GDM Legacy- 175301-803 (DIN 43650), Bauform A, 18 mm, 3 Pol+Masse (Schutzerde), PG11, graues Gehäuse, keine Beschaltung, 250V | 16 A, Mittelschraube aus Stahl, Großpackung

 GDM316B-A0U-10F
  • GDM316B-A0U-10F
1 von 1

Technische Daten

Einen Fehler melden

Artikelbeschreibung

GDM316B-A0U-10F

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GDM Standard

Steckverbindertyp

frei konfektionierbar

Kontakttyp / Art

Buchse

Steckverbinder-Design

Gewinkelt

Anzahl der Pins

3+PE (PE an Kabelbuchse)

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Nennspannung

250 V

Bemessungs-Stoßspannung

4,0 kV

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom*

16 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Schraube

Kabelverschraubung

PG11

Leiterquerschnitt

0,25–1,5 mm²

Geeignete Kabel

Ø 4,5 bis 11 mm

Temperaturbereich (Betrieb)*

-40 °C bis +125 °C

Schutzart/IP-Klassifizierung**

IP65

Designstandard

DIN EN 175301-803-A, ISO 4400

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Gehäusematerial

PA GF

Gehäusefarbe

Grau

Brennbarkeitsklasse (Gehäuse)

UL 94 HB

Material der Kabelverschraubung

PA GF

Dichtung der Kabelverschraubung

NBR

Farbe der Kabelverschraubung

Grau

Befestigungsmaterial

Stahl, Kombi-Kreuzschlitz

Dichtungsmaterial

Separat erhältlich

Schutzschaltung

Keine Schaltung

Anzugsmoment (Kontaktschraube)

(40-50) Ncm für Leitergröße 0,5 - 1,5 mm²; (30-40) Ncm für Leitergröße 0,38-0,34 mm²; (25-30) Ncm für Leitergröße 0,25 mm²

Anzugsdrehmoment (Kabelverschraubung)

(250-375) Ncm

Anzugsmoment (Befestigung)

(50-60) Ncm

VDE

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt

Hinweis

Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr. Artikelbeschreibung Zentralschraube Dichtung Verpackung Ersatz für
934888115 GDM316B-A0U-10F 1 Stahlschraube, Kombikopf 0 – Separat erhältlich F – Sammelpackung 200 Stück, konfektioniert ID: 931952106 Bezeichnung: GDM 3011 grau
