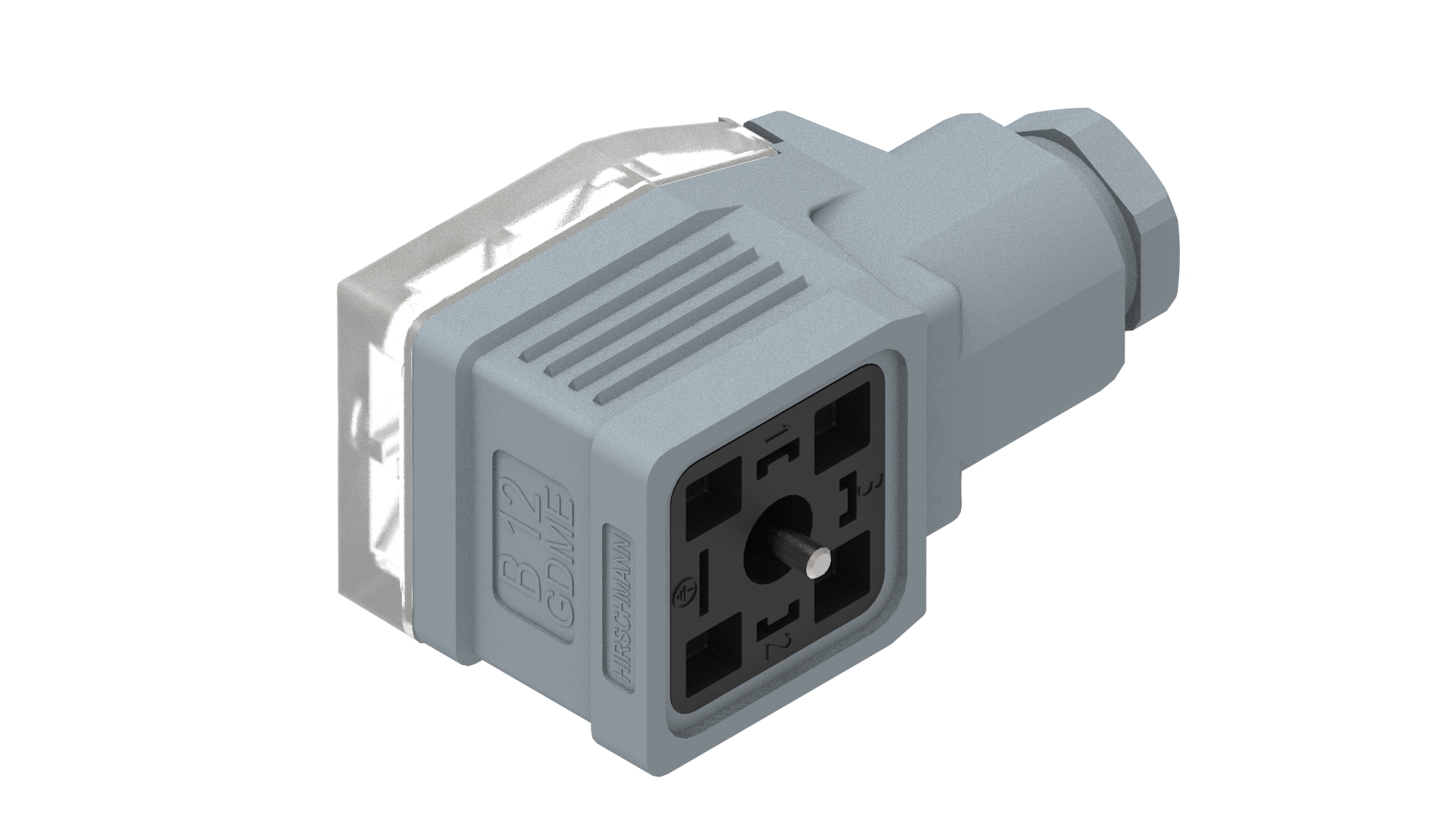

GDME Heavy Duty DIN Standard Feldkonfektionierbarer Steckverbinder: Form A, 3-polig (2+1PE; PE über Kabelausgang), graues Gehäuse mit transparenter Abdeckung, Schraubanschluss, PG11; ohne Schaltung, 230 V DC / 400 V AC AC/DC, 16 A

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktlebenszyklus

Verfügbarkeit	Aktiv
Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDME hochbelastbar
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V DC / 400 V AC
Nennstrom	16 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraube
Kabelverschraubung	FSK 11
Querschnitt	0,25 - 1,5 mm²
Zugentlastung	Bügel
Geeignete Kabel	Ø 4,5 - 11 mm
Temperaturbereich (Betrieb)*	-25 °C - +80 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusematerial	PA GF
Gehäusefarbe	Graues Gehäuse mit transparenter Abdeckung
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	PA GF
Dichtung der Kabelverschraubung	NBR
Farbe der Kabelverschraubung	Grau
Material der Zugentlastung	PA GF
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Abdeckungsmaterial	PA GF
Brennbarkeitsklasse (Abdeckung)	UL 94 HB
Dichtungsmaterial	Separat erhältlich

Schaltung

Schutzschaltung	Keine Schaltung
Anzugsmoment (Kontaktschraube)	M3: (25–30) Ncm
Anzugsdrehmoment (Kabelverschraubung)	(150-200) Ncm
Anzugsdrehmoment (Zugentlastungsschraube)	(50-60) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

Zulassungen

VDE	Ja
SEV	Ja

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
