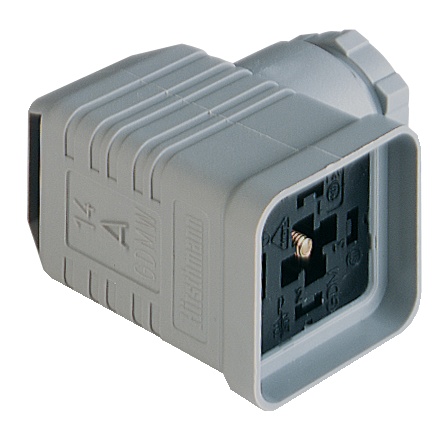

GDMW Hochspannungsleitung DIN Standard Konfektionierbarer Steckverbinder: Form A, 4-polig (3+1PE; PE über Kabelausgang), graues Gehäuse, Schraubanschluss, PG11; ohne Beschaltung, 400 V AC/DC, 16 A

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktlebenszyklus

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDMW Hochspannungs-Produktlinie
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	3+ PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	400 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraube
Kabelverschraubung	FSK 11
Querschnitt	0,25 - 1,5 mm²
Geeignete Kabel	Ø 4,5 - 11 mm
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusematerial	PA GF
Gehäusefarbe	Grau
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	PA GF
Dichtung der Kabelverschraubung	NBR
Farbe der Kabelverschraubung	Grau
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Separat erhältlich

Schaltung

Schutzschaltung	Keine Schaltung
Anzugsmoment (Kontaktschraube)	(50-60) Ncm
Anzugsdrehmoment (Kabelverschraubung)	(150-200) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

Zulassungen

VDE	Ja
SEV	Ja

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
