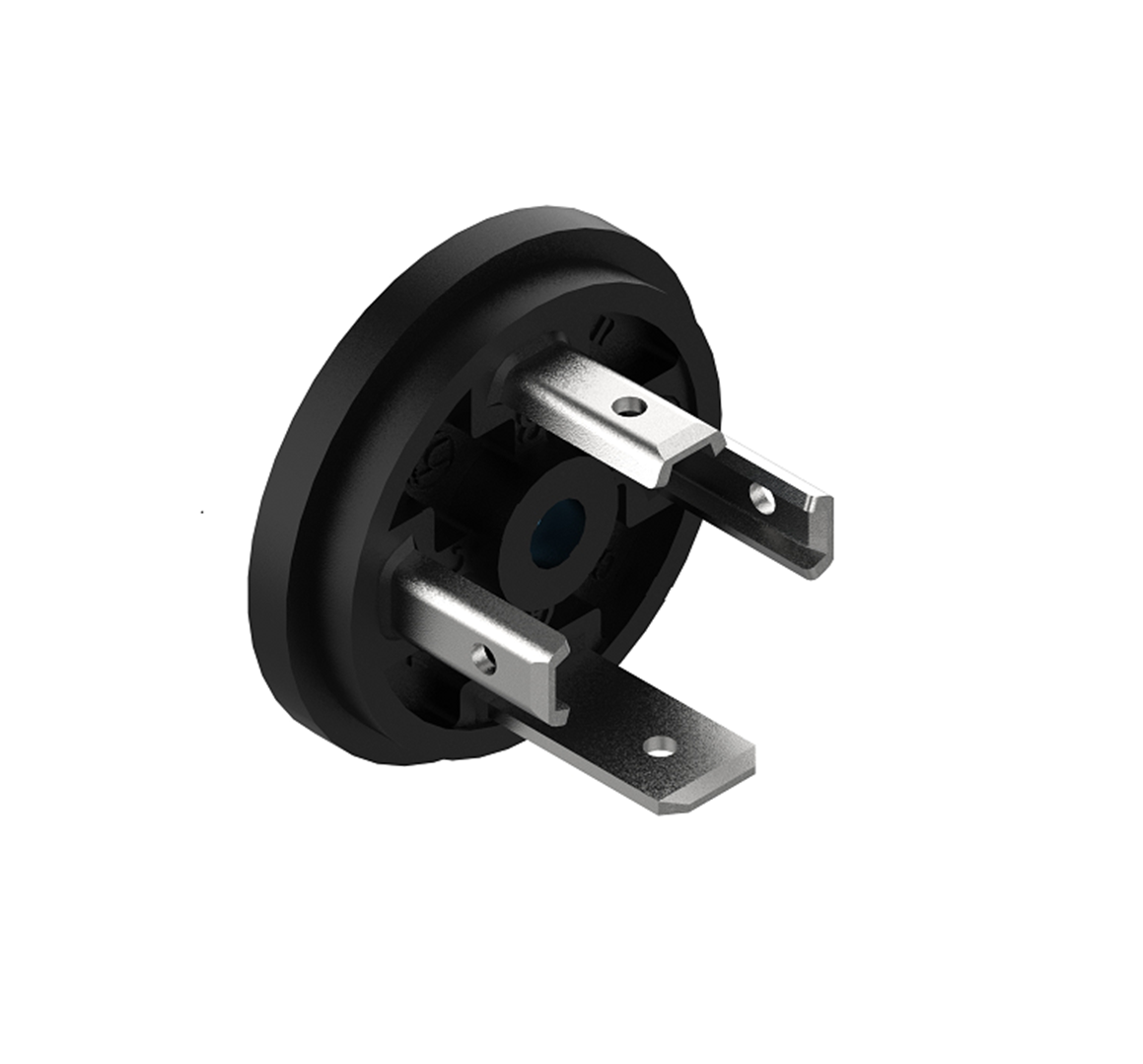

Product Number: GSR-U 3000
GSR-U – Stecker für Spritzguss, Bauform A, Kontakte: 3+PE, Lötvariante, 400 V | 16 A
175301-803-A (DIN 43650-A): Steckverbinder für Spritzguss, Bauform A, Kontakte: 3+PE, Lötvariante, 400 V | 16 A
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
|
Produktfamilie |
Ventilsteckverbinder |
|---|---|
|
Produkt-Unterfamilie |
GSR-U |
|
Steckverbindertyp |
Einbausteckverbinder |
|
Steckverbinder Untertyp |
Runder Einbausteckverbinder mit Lötkontakten |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Anzahl der Pins |
3+PE |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Zentralschraube |
|
Bemessungs-Stoßspannung |
4,0 kV |
|
Betriebsspannung |
400 V Wechselstrom/230 V Gleichstrom |
|
Nennstrom* |
16 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 50 |
|
Verbindungstyp |
Lötverbindung |
|
Leiterquerschnitt |
0,08–1,5 mm² |
|
Temperaturbereich (Betrieb)* |
-40 °C bis +125 °C |
|
Schutzart/IP-Klassifizierung** |
IP65 |
|
Designstandard |
DIN EN 175301-803-A, ISO 4400 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0 |
|
Gehäusefarbe |
Schwarz |
Zulassungen
|
VDE |
Ja |
|---|---|
|
SEV |
Ja |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Verpackung |
|---|---|---|
| 933376100 | GSR-U 3000 LO | S – Großpackung, 200 Stück pro Karton, nicht montiert |
