Product Number: VAD 1A-1-3-241

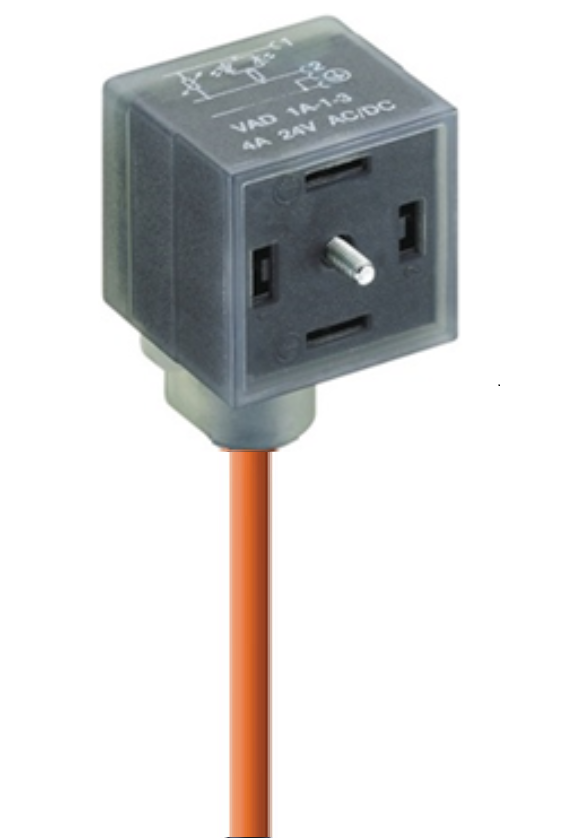

VAD - Molded Female Cordset, Form A, Contacts: 2+2PE, with Varistor (MOV) and YE LED, 24 V | 4 A, IP67; PUR Orange, 3x0.50mm² (20AWG)
175301-803-A (DIN 43650-A): Single-Ended Female Cordset, Contacts: 2+2PE, with Varistor (MOV) and Yellow LED, 24 V | 4 A, IP67; Cable: PUR Orange, IEC, 3x0.50mm² (20AWG)
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktlebenszyklus
|
Verfügbarkeit |
Nicht empfohlen für neue Designs |
|---|
|
Produktfamilie |
Ventilsteckverbinder |
|---|---|
|
Produkt-Unterfamilie |
VAD |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Kontakttyp / Art |
Buchse |
|
Steckverbinder-Design |
Gewinkelt |
|
Anzahl der Pins |
2+2PE |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Zentralschraube |
|
Nennspannung |
24 V |
|
Bemessungs-Stoßspannung |
4,0 kV |
|
Betriebsspannung |
24 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
4 A |
|
Übergangswiderstand |
≤ 5 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
max. 50 |
|
Temperaturbereich (Betrieb)* |
-25 °C bis +80 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 |
|
Designstandard |
DIN EN 175301-803-A |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Ni, Sn |
|
Kontakt-Trägermaterial |
PBT |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0 |
|
Umspritztes Steckergehäuse Material |
TPU |
|
Umspritztes Steckergehäuse Farbe |
Transparent |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
Stahl, Kombi-Kreuzschlitz |
|
Dichtungsmaterial |
Umspritzte integrierte Dichtung |
Schaltung
|
Schutzschaltung |
Varistor (MOV) mit gelber LED |
|---|---|
|
Funktionsanzeige |
Gelbe LED |
|
Schutzschaltung |
Varistor (MOV) |
|
Anzugsmoment (Befestigung) |
(50-60) Ncm |
Kabeldaten
|
Kabelnummer |
241 |
|---|---|
|
Leiterquerschnitt |
0,5 mm² |
|
Anzahl der Drähte |
3 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 2 M |
|
Schweißwiderstand |
Schweißfunkenbeständig |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PUR |
|
Farbe der Kabelummantelung |
Orange |
|
Kabeldurchmesser D |
ø 5,0 ± 0,2 mm |
|
Kabel-Isolierungsmaterial |
HDPE |
|
Durchmesser isolierter Draht |
ø 1,50 mm |
|
Temperaturbereich (Festinstallationen) |
- 50 °C – +80 °C |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C – +80 °C |
|
UL Kabeltyp |
AWM: 20549 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2 |
|
Leitungseigenschaften |
Überwiegend frei von Weichmacher-Diffusion; gute Mikroben- und Hydrolysebeständigkeit; Ausschluss von PVC und Silikon; Salzwasserbeständigkeit; Kälteflexibilität |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Halogenfrei |
Nein |
|---|---|
|
Ölbeständigkeit |
VDE 0472-803 |
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
Information
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge | Ersetzt durch: |
|---|---|---|---|
| 12140 | VAD 1A-1-3-241/5 M | 5 m | Bezeichnung: GAN22LU-V24-2410500-1UC |
| 38771 | VAD 1A-1-3-241/10 M | 10 m | Bezeichnung: GAN22LU-V24-2411000-1UB |
| 109705 | VAD 1A-1-3-241/1,5 M | 1,5 m | Bezeichnung: GAN22LU-V24-2410150-1UD |
