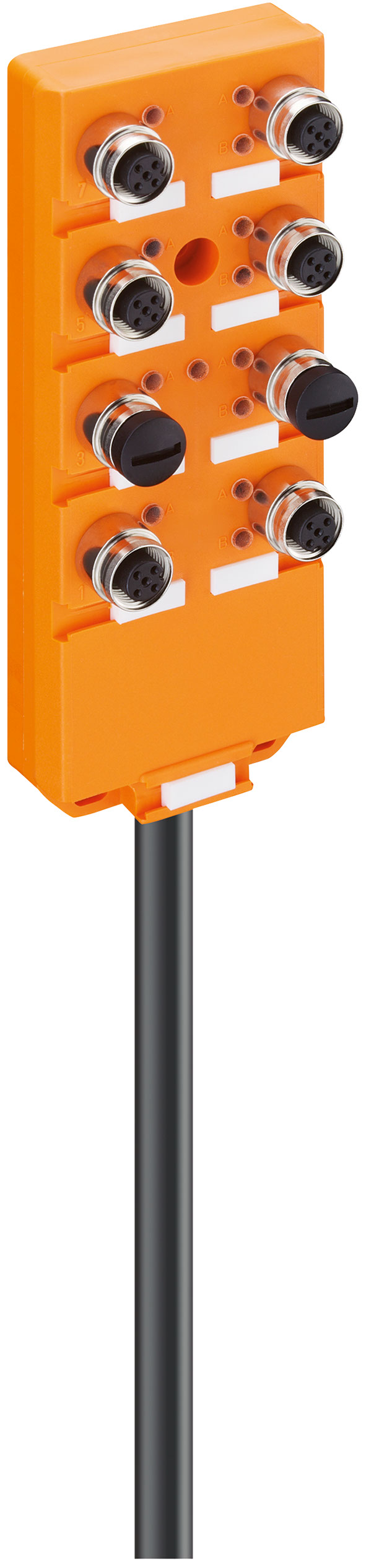

Produktnummer: ASBV 8/LED 5-242

ASB mit FIXCON-Steckverbinder, 8 Ports, LED, doppelter Eingang/Ausgang pro Port

ASB mit FIXCON-Steckverbinder, 8 Ports, LED, doppelter Eingang/Ausgang pro Port

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
ASBV 8/LED 5-242
5 von 5

Technische Daten

Expand All

Seite 1 Produkt-Unterfamilie

Classic

I/O-Verbindung

M12, 5-polig, A-kodiert

Anzahl der Ports

8

Verdrahtungskonfiguration Eingang/Ausgang

doppelter Eingang/Ausgang pro Port

Steuerkabel-Schnittstelle

Offenes Ende

Gehäusematerial

Kunststoff, TPE

Gehäusefarbe

Orange

Schutzart/IP-Klassifizierung**

IP67

Vergossen

Ja

Abmessungen (B x H x T)

60 mm x 30,3 mm x 152 mm

Temperaturbereich (Betrieb)*

-15 °C bis 80 °C

Verschmutzungsgrad Seite 1

3 gemäß EN 60664-1, VDE 0110-1

Kontakt-Basismaterial

CuZn

Kontakt-Trägermaterial

PA

O-Ring-Material

FKM

Anzugsmoment (I/O-Verbindung)

M12: 0.5 Nm

Statusanzeige (Systemversorgung)

LED grün

Aktor-Versorgungsspannung (Nennspannung)

24 V DC (SELV/PELV)

Aktor-Versorgungsspannung (Bereich)

10 V Gleichstrom bis 30 V Gleichstrom

Eingangsverdrahtung

2-, 3-, 4-Draht

Sensortyp

PNP

Ausgangsverdrahtung

2-, 3-Draht

Galvanisch getrennt

Nein

Bemessungsstrom pro Steckverbinder

Max. 1,5 A

Bemessungsstrom pro Modul

Max. 1,5 A

Statusanzeige (Port)

LED gelb pro Kanal

CE

Ja

RoHS-konform

Ja

China RoHS-konform

Ja

UL

cULus gelistet, UL 508

UL-Datei

E104696

CSA

Ja, über UL

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Hinweis zum Systemstromversorgungsanschluss

*Nicht unter Spannung anschließen/trennen!

Aktualisierung und Überarbeitung

Revisionsnummer: 0.58 Revisionsdatum: 02-20-2026

Hinweis zur Schutzart/IP-Klassifizierung

** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Hinweis zum Systemstromversorgungsanschluss

*Nicht unter Spannung anschließen/trennen!

Aktualisierung und Überarbeitung

Revisionsnummer: 0.58 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Artikelbeschreibung
11165 ASBV 8/LED 5-242/10 M
11166 ASBV 8/LED 5-242/15 M
11167 ASBV 8/LED 5-242/5 M
29640 ASBV 8/LED 5-242/20 M
38768 ASBV 8/LED 5-242/25 M
61207 ASBV 8/LED 5-242/2 M
61210 ASBV 8/LED 5-242/3 M
71608 ASBV 8/LED 5-242/30 M
16712 ASBV 8/LED 5-242/1 M
934638157 ASBV 8/LED 5-242/0,3 M
