Technische Daten

Produktbeschreibung	Diese individuellen Bestelloptionen für Komponenten sind als maßgeschneiderte Option für Kunden erhältlich, die bereits über Schaltschränke der XH-Serie von Belden verfügen und eine Komponente ersetzen oder eine zusätzliche Komponente hinzufügen möchten. Diese Komponentenauswahl ist nicht dazu gedacht, einen kompletten Schrank aus Einzelteilen zusammenzustellen. Wenn Sie einen Schrank für eine Stückliste konfigurieren möchten, gehen Sie bitte zum Schrankkonfigurator-Bereich des Online-Katalogs mit dem Titel "Benötigen Sie ein individuell konfiguriertes Produkt?" oder suchen Sie in der Suchleiste nach der gewünschten Schrankserie, um die Auswahl der verfügbaren kompatiblen Artikel anzuzeigen.

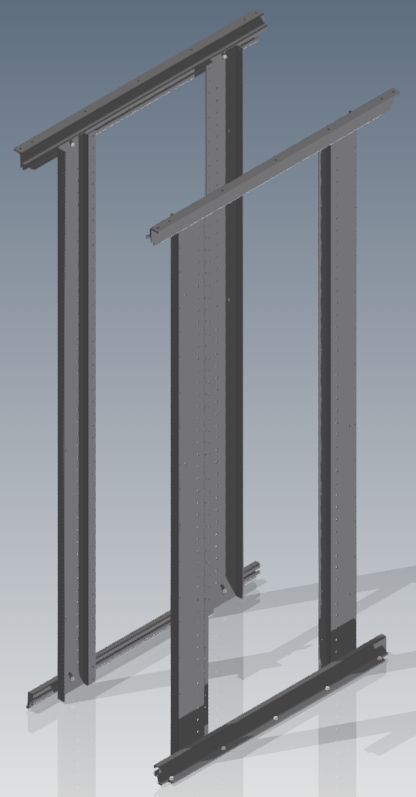

Funktionen	EIA-Montageschienen bestehen aus 12 GA und sind mit HE-Kennzeichnungen versehen, die mit 1U am unteren Ende beginnen. Die Schienen entsprechen EIA 310 und sind standardmäßig mit 19-Zoll-Montage ausgestattet." Die Standardhardware für Schienen im Käfigmutterstil ist M6., Die Standardposition der vorderen Schiene ist 3.0" von der Schrankfront und 24" zwischen den Schienen für 30" und 36" tief, 30" zwischen den Schienen für 42" und 48" tiefe Schränke
Umgebung	Innenbereich

Montage-Typ	Branche

Oberflächenbehandlung	Schwarze Pulverbeschichtung mit mittlerer Struktur
Material	Stahl
Farbe	Schwarz

Verpackung	Bei Bestellung mit einem Schrank werden EIA-Schienen montiert. Bei separater Bestellung wird das Produkt verpackt und verschickt.
Aktualisierung und Überarbeitung	Revisionsnummer: 0.39 Revisionsdatum: 11-09-2022

Verpackung	Bei Bestellung mit einem Schrank werden EIA-Schienen montiert. Bei separater Bestellung wird das Produkt verpackt und verschickt.
Aktualisierung und Überarbeitung	Revisionsnummer: 0.39 Revisionsdatum: 11-09-2022

Artikelnummer

Höhe des Schrankrahmens	Breite des Schrankrahmens	Schienenanschlüsse	Teilebestellnummer
42U	30,0 Zoll	10-32	HSN423042RLS1032
42U	30,0 Zoll	10-32	HSN423048RLS1032
42U	30,0 Zoll	12-24	HSN423042RLS1224
42U	30,0 Zoll	12-24	HSN423048RLS1224
42U	30,0 Zoll	M6	HSN423042RLSCN6
42U	30,0 Zoll	M6	HSN423048RLSCN6
45U	30,0 Zoll	10-32	HSN453042RLS1032
45U	30,0 Zoll	10-32	HSN453048RLS1032
45U	30,0 Zoll	12-24	HSN453042RLS1224
45U	30,0 Zoll	12-24	HSN453048RLS1224
45U	30,0 Zoll	M6	HSN453042RLSCN6
45U	30,0 Zoll	M6	HSN453048RLSCN6
48U	30,0 Zoll	10-32	HSN483042RLS1032
48U	30,0 Zoll	10-32	HSN483048RLS1032
48U	30,0 Zoll	12-24	HSN483042RLS1224
48U	30,0 Zoll	12-24	HSN483048RLS1224
48U	30,0 Zoll	M6	HSN483042RLSCN6
48U	30,0 Zoll	M6	HSN483048RLSCN6
42U	40,0 Zoll	10-32	HSN424042RLS1032
42U	40,0 Zoll	10-32	HSN424048RLS1032
42U	40,0 Zoll	12-24	HSN424042RLS1224
42U	40,0 Zoll	12-24	HSN424048RLS1224
42U	40,0 Zoll	M6	HSN424042RLSCN6
42U	40,0 Zoll	M6	HSN424048RLSCN6
45U	40,0 Zoll	10-32	HSN454042RLS1032
45U	40,0 Zoll	10-32	HSN454048RLS1032
45U	40,0 Zoll	12-24	HSN454042RLS1224
45U	40,0 Zoll	12-24	HSN454048RLS1224
45U	40,0 Zoll	M6	HSN454042RLSCN6
45U	40,0 Zoll	M6	HSN454048RLSCN6
48U	40,0 Zoll	10-32	HSN484042RLS1032
48U	40,0 Zoll	10-32	HSN484048RLS1032
48U	40,0 Zoll	12-24	HSN484042RLS1224
48U	40,0 Zoll	12-24	HSN484048RLS1224
48U	40,0 Zoll	M6	HSN484042RLSCN6
48U	40,0 Zoll	M6	HSN484048RLSCN6
