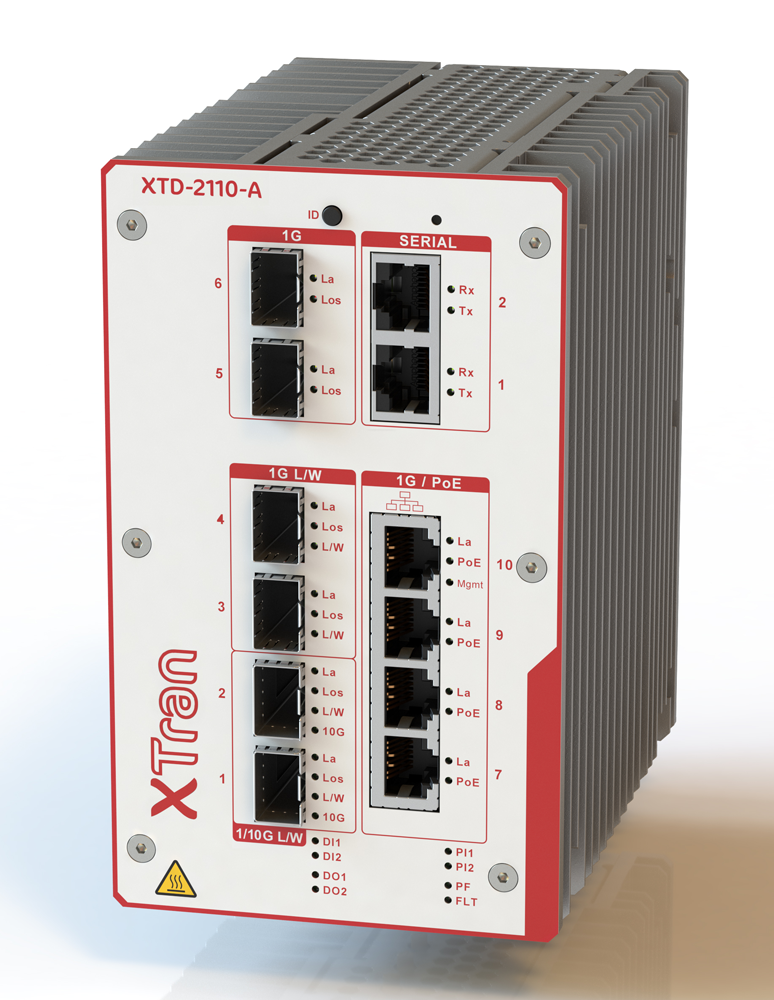

Der XTD-2110-A ist das kompakteste Mitglied der XTran-Produktfamilie. Es kombiniert MPLS-TP-Transport im Backbone mit Layer-2- und Layer-3-Funktionen an den Ethernet-Zugangsports in einem integrierten industriellen IP20-Gehäuse, das auf einer DIN-Schiene montiert werden kann. Der XTD-2110-A bietet insgesamt 10 Ethernet-Anschlüsse und 2 serielle Anschlüsse. Der XTran Access-Knoten zeichnet sich durch ein robustes Design aus und entspricht den EMV-Normen. XTD-2110-A-Knoten können zum Aufbau eines eigenständigen Netzwerks verwendet werden oder als MPLS-Zugangsnetzwerk in Kombination mit modularen XTran Core- und Aggregationsknoten eingesetzt werden.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Produktkategorie	Zugriffsknoten
Name	S30926-D2110-XA
Port-Typ und Anzahl	LAN/WAN-Ports (MPLS-TP): 2x 1/10 Gbit/s SFP (Port 12) (optisch), 2x 1 Gbit/s SFP (Port 34) (optisch/elektrisch); LAN-Ports (L2/L3): 2x 1 Gbit/s SFP (Port 56) (optisch/elektrisch), 4x Gigabit-Ports (Port 7–10) mit PoE+ & & & +
WAN	Port 12: 1/10 Gbit/s SFP, Port 34: 1 Gbit/s SFP& + &
Seriell	2x serielle Schnittstellen RJ-45 (RS232/422/485), Asynchrone serielle Schnittstelle über Ethernet RS232: Rx, Tx, RTS, CTS, GND, RS422/485: Rx, Tx.

Weitere Schnittstellen

SD-Karten-Halter	1 Steckplatz: Ermöglicht einfachen Austausch im Feld
Digitaler Eingang	Zwei digitale Eingänge (=DI) zur Erkennung eines offenen oder geschlossenen potentialfreien Kontakts.

Netzwerkgröße – Kaskadierbarkeit

Linien-/Sterntopologie	alle

Versorgung

Betriebsspannung	Redundanter Stromeingang: 24-57 VDC (Imax: 3,5 A). Für den PoE-Betrieb ist eine Eingangsspannung von 44-57 VDC erforderlich, für PoE+ ist eine Eingangsspannung von 50-57 VDC erforderlich.
Leistungsaufnahme	&<40 W (ohne PoE-Leistung); Ohne SFP, ohne PoE: 30 W; Mit 6x SFP, ohne PoE: 40 W; Mit 6x SFP und 4x PoE: 160 W; Maximale PoE-Leistung = 4x30 W = 120 W (4 Ports mit PoE-Leistung)++ +

Software

Management	Automatische Bereitstellung und Einrichtung des DCN für die Verwaltung, vollständige SNMP v3-Verwaltung (keine CLI erforderlich), Management-Port an jedem CSM-Modul, 2 Eingangskontakte zur Weiterleitung lokaler Alarme an die TXCare-Plattform, 2 Ausgangskontakte zur lokalen Alarmauslösung, austauschbarer Speicher für einfachen CSM-Austausch vor Ort, hardwaregestütztes OAM, automatische Schutzumschaltung über BFD, LSP-Ping und LSP-Trace über BFD, Leistungsüberwachung basierend auf Y.1731-Verlust und -Verzögerung
Diagnose	Erweiterte Überwachungsfunktionen basierend auf MPLS-TP OAM-Erweiterungen
Sicherheit	Management-Kommunikationsverschlüsselung SNMP V3, MAC & IP-basierte ACL, MAC-Begrenzung: Begrenzung der Anzahl zulässiger MAC-Adressen pro VLAN, Sticky MAC: Umwandlung gelernter MAC-Adressen in statische und Deaktivierung des MAC-Lernens, IEEE 802.1x-Authentifizierung, NMS Radius-Authentifizierung auf TXCare NMS (Anmeldung), SD-Kartenverschlüsselung: Verschlüsselung von Konfigurationsdaten auf der SD-Karte, MACSec-Verschlüsselung der WAN-Verbindung
Routing	VRF (Virtual Routing and Forwarding, virtuelle Router), VRRP (Virtual Router Redundancy Protocol), Statisches Routing (über TXCare NMS konfigurierte statische Routen), Dynamisches Routing (OSPF-Routingprotokoll, Open Shortest Path First), Multicast-Routing über PIM-SM (Protokollunabhängiges Multicast), IGMP-Querier, DHCP-Relay
MPLS-Vermittlung und -Weiterleitung	2k VFI, 4k Layer-2-Multicast-Einträge, 4k MPLS-Einträge, 32k MAC-Adressen, 95 Mpps (Layer-2-Durchsatz), BFD-Hardwareunterstützung, MTU bis zu 9k, Nicht-blockierendes 64-Gbit/s-Transfer, Schutzschaltung unter 50 ms in allen Netzwerktopologien (MPLS-TP)
Dienstqualität (QoS)	VLAN-basierte Dienste können einem dedizierten Pseudowire mit striktem Traffic Engineering zugeordnet werden. Die VLAN-Prioritätsverwaltung basiert auf IEEE 802.1p, die DSCP-Prioritätsverwaltung auf dem DSCP-Wert des IP-Pakets. LAN-Ports (Port 5–10): 8 Queues pro Port. WAN-Ports (Port 1–4): Hierarchischer Scheduler mit strikter Priorität und Weighted Deficit Round Robin. Traffic Engineering pro Dienst über das MPLS-Netzwerk: Bandbreite, Burstgröße, Priorität usw.
MPLS-TP-Dienst	E-LINE Punkt-zu-Punkt-Dienst (VPWS), E-LAN Layer-2-VPN, Multipoint (VPLS), L3VPN Layer-3-VPN, Ring/Subrings Logischer Ethernet-Ring (ERPSv2), E-TREE Multipoint-Kommunikation nur zwischen Root und Leaves erlaubt, 1:1, ERP logische Ringe (<50ms Schutzumschaltung) Schutzschemata
Management-Software	Das XTD-2110-A kann vollständig über das TXCare Netzwerkmanagementsystem verwaltet werden. Wenn der XTD-2110-A als eigenständiges Netzwerk verwendet wird, kann der TXCare-Server an den Management-Port eines der Knoten (Ethernet-Port 10) angeschlossen werden, um eine zentrale Verwaltung zu ermöglichen. TXCare unterstützt eine benutzerfreundliche und schnelle Bereitstellung des Netzwerks. Unterstützt durch die automatische Einrichtung der DCN- und OAM-Funktionen für die kontinuierliche Überwachung mit SNMP v3

Umgebungsbedingungen

MTBF (Telcordia SR-332 Ausgabe 4) @ 25°C	87.6 Years
Betriebstemperaturbereich	-30°C Zu + 65°C (-22° F bis + 149° F)
Hinweis	Ein Kaltstart ist bei -20°F möglich.°C°
Lagertemperaturbereich	-30°C bis +75°C (-22°F bis +167°F)
Relative Luftfeuchte (nicht kondensierend)	0-95 %

Konstruktiver Aufbau

Gesamtbreite	90 mm
Gesamthöhe	150 mm
Gesamttiefe	144.2 mm
Gewicht	1.41 kg
Montage-Typ	DIN-Schienenmontage
Lüftergekühlt	Nein
IP-Schutzart	IP20

Zulassungen

Basisstandard	ATEX, CE, EN 55032:2015 + A11:2020, EN IEC 61000-3-2:2019, EN 61000-3-3:2013 + A2 :2021, EN 55035:2017 + A11:2020, EN IEC 61000-6-1:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-4:2019
Sicherheit für Industrial Control Equipment	EN 62368-1:2014
Energieversorgungsunternehmen	EN 61000-6-5:2015, EN 61850-3:2014 (§6.7), IEEE 1613-2009 (§4), IEEE1613-2013 (Absatz 5,7,8,9,10)
Umspannwerk	IEEE1613, EN 61850-3
Verkehrswesen	DE 50121-4:2016 + A1:2019

Zuverlässigkeit

Garantie	Standardmäßig 1 Jahr (Verlängerung möglich)
