Artikelnummer: 1212

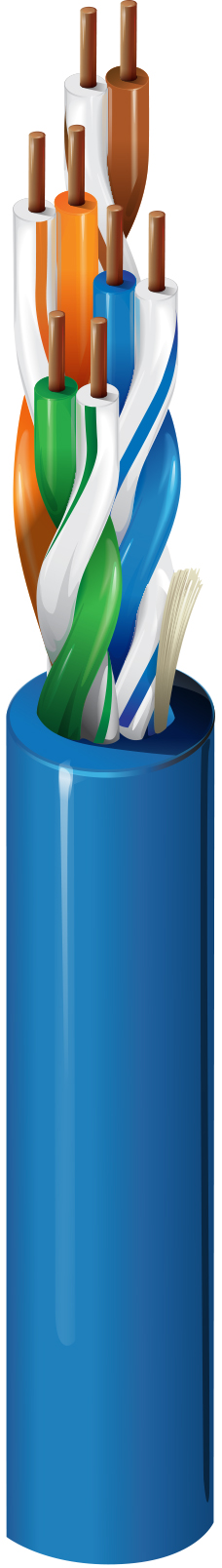

Category 5E+ Cable, 4 Pair, U/UTP, CMR
Kategorie 5E+ Premise Horizontalkabel (350 MHz), 4 Paar, 24 AWG massive blanke Kupferleiter, U/UTP, Riser-CMR, PVC-Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
Äußere Ummantelung
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,206 Zoll (5,23 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,206 Zoll (5,23 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 89 Ohm/km (27 Ohm/1000 Fuß) | 330 pF/100 m |
Verzögerung
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 25 ns/100 m | 70 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 70,3 | 69,3 | 68,3 | 67,3 | 67,8 | 65,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,0 dB/100 m | 61,3 | 60,3 | 57,3 | 56,3 | 55,8 | 53,8 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 5,7 dB/100 m | 56,8 | 55,8 | 51,1 | 50,1 | 49,7 | 47,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,4 dB/100 m | 55,3 | 54,3 | 48,9 | 47,9 | 47,8 | 45,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 8,1 dB/100 m | 52,2 | 51,2 | 44,1 | 43,1 | 43,7 | 41,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 9,1 dB/100 m | 50,8 | 49,8 | 41,7 | 40,7 | 41,8 | 39,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 10,2 dB/100 m | 49,3 | 48,3 | 39,1 | 38,1 | 39,8 | 37,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,4 dB/100 m | 47,9 | 46,9 | 36,4 | 35,4 | 37,9 | 35,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 16,4 dB/100 m | 43,4 | 42,4 | 27,0 | 26,0 | 31,9 | 29,9 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 21,0 dB/100 m | 40,3 | 39,3 | 19,3 | 18,3 | 27,8 | 25,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 26,6 dB/100 m | 37,4 | 36,4 | 10,9 | 9,9 | 24,0 | 22,0 | 18,8 | 100 ± 22 | 100 ± 15 |
| 200 | 30,5 dB/100 m | 35,8 | 34,8 | 5,3 | 4,3 | 21,8 | 19,8 | 18,0 | 100 ± 22 | 100 ± 15 |
| 250 | 34,4 dB/100 m | 34,3 | 33,3 | -0,1 | -1,1 | 19,8 | 17,8 | 17,3 | 100 ± 32 | 100 ± 15 |
| 300 | 38,0 dB/100 m | 33,1 | 32,1 | 18,3 | 16,3 | 14,4 | 100 ± 32 | 100 ± 15 | ||
| 350 | 41,4 dB/100 m | 32,1 | 31,1 | 16,9 | 14,9 | 13,8 | 100 ± 32 | 100 ± 15 | ||
| 400 | 44,6 dB/100 m | 31,3 | 30,3 | 15,8 | 13,8 | 13,3 | 100 ± 32 | 100 ± 15 | ||
| 450 | 47,7 dB/100 m | 30,5 | 29,5 | 14,7 | 12,7 | 12,8 | 100 ± 32 | 100 ± 15 |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMR) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 75 °C | -20 °C bis +75 °C | 0 °C bis +50 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,0 Zoll (25 mm) | 2,25 Zoll (57,2 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
20 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Riser, Innenbereich |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR |
|
CEC/C(UL)-Compliance |
CMR |
|
ICEA-Compliance |
S-90-661 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Leistungsprüfung durch Dritte |
Kategorie 5e |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
1213 |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.439 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.439 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | UPC | Fußnote |
|---|---|---|---|
| 1212 010U1000 | Schwarz | 612825061410 | |
| 1212 0061000 | Blau | 612825061519 | C |
| 1212 0062500 | Blau | 612825061434 | |
| 1212 006U1000 | Blau | 612825061427 |
