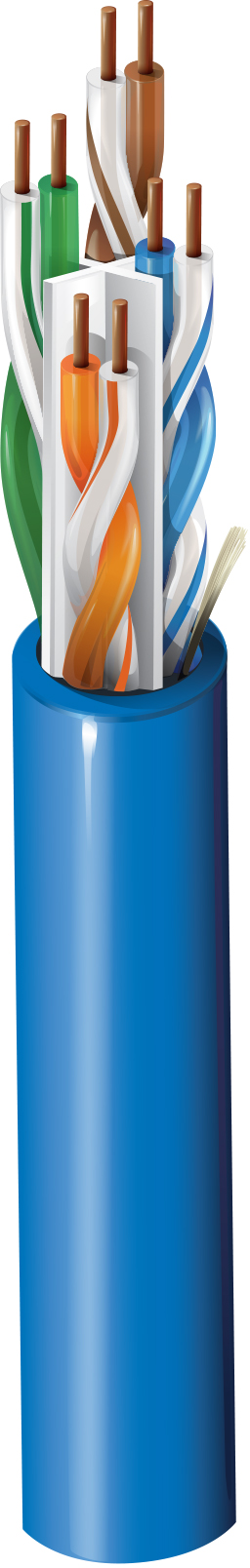

Artikelnummer: 3612

Kategorie 6+ Premium-Kabel, 4 Paar, U/UTP, CMR

Kategorie 6+ Premium Horizontalkabel für den Innenbereich (400 MHz), 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Riser CMR, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
3612
  • 3612
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4

Isolierung

Material Farbcodierung
PO – Polyolefin Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Äußere Ummantelung

Separator Material Nennwert Durchmesser Ripcord
Zentrales Element (X-Spline® patentiert) PVC – Polyvinylchlorid 0,231 Zoll (5,87 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,231 Zoll (5,87 mm)

Elektrik

Max. Leiter DCR Max. kapazitive Unsymmetrie
77 Ohm/km (23 Ohm/1000 Fuß) 330 pF/100 m

Verzögerung

Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit Durchschnittlicher Verzögerungsversatz
100 MHz 537,6 ns/100 m 35 ns/100 m 70 % 35 ns/100 m

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm]
1 2,0 dB/100 m 84,3 82,3 80,3 80,3 76,8 73,8 20,0 100 ± 15
4 3,7 dB/100 m 75,3 73,3 69,5 69,5 64,8 61,8 23,6 100 ± 15
8 5,3 dB/100 m 70,8 68,8 63,5 63,5 58,7 55,7 25,3 100 ± 15
10 5,9 dB/100 m 69,3 67,3 61,4 61,4 56,8 53,8 26,0 100 ± 15
16 7,4 dB/100 m 66,2 64,2 56,8 56,8 52,7 49,7 26,0 100 ± 15
20 8,3 dB/100 m 64,8 62,8 54,4 54,4 50,8 47,8 26,0 100 ± 15
25 9,4 dB/100 m 63,3 61,3 52,0 52,0 48,8 45,8 25,5 100 ± 15
31,25 10,5 dB/100 m 61,9 59,9 49,4 49,4 46,9 43,9 25,0 100 ± 15
62,5 15,1 dB/100 m 57,4 55,4 40,3 40,3 40,9 37,9 23,5 100 ± 15
100 19,3 dB/100 m 54,3 52,3 33,0 33,0 36,8 33,8 22,5 100 ± 15
155 24,5 dB/100 m 51,4 49,4 24,9 24,9 33,0 30,0 21,6 100 ± 22
200 28,2 dB/100 m 49,8 47,8 19,6 19,6 30,8 27,8 21,0 100 ± 22
250 31,8 dB/100 m 48,3 46,3 14,5 14,5 28,8 25,8 20,5 100 ± 32
300 35,2 dB/100 m 47,1 45,1 9,9 9,9 27,3 24,3 20,1 100 ± 32
350 38,4 dB/100 m 46,1 44,1 5,7 5,7 25,9 22,9 19,8 100 ± 32
400 41,5 dB/100 m 45,3 43,3 1,8 1,8 24,8 21,8 19,5 100 ± 32
450 44,3 dB/100 m 44,5 42,5 23,7 20,7 19,2 100 ± 32
500 47,1 dB/100 m 43,8 41,8 22,8 19,8 19,0 100 ± 32
550 49,7 dB/100 m 43,2 41,2 22,0 19,0 18,8 100 ± 32
600 52,3 dB/100 m 42,6 40,6 21,2 18,2 18,7 100 ± 32
650 54,8 dB/100 m 42,1 40,1 20,5 17,5 18,5 100 ± 32

Speisung

UL-Nennspannung
300 V (CMR)

Temperatur

UL-Temperatur Betrieb Installation Lagerung
75 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,0 Zoll (25 mm) 2,5 Zoll (64 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

25 lbs/1000 Fuß

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

3613

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 400 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.549 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.549 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3612 0101000 Schwarz Rolle 1.000 ft 612825145707 C
3612 010A1000 Schwarz Reel-in-Box 1.000 ft 612825145684 C
3612 010U1000 Schwarz UnReel 1.000 ft 612825145691
3612 0061000 Blau Rolle 1.000 ft 612825145585 C
3612 006A1000 Blau Reel-in-Box 1.000 ft 612825145561 C
3612 006U1000 Blau UnReel 1.000 ft 612825145578
3612 0062500 Blau Rolle 2.500 ft 612825145592
3612 0081000 Grau Rolle 1.000 ft 612825145639 C
3612 008A1000 Grau Reel-in-Box 1.000 ft 612825335061 C
3612 008U1000 Grau UnReel 1.000 ft 612825145622
3612 0051000 Grün Rolle 1.000 ft 612825145554 C
3612 005A1000 Grün Reel-in-Box 1.000 ft 612825145530 C
3612 005U1000 Grün UnReel 1.000 ft 612825145547
3612 003A1000 Orange Reel-in-Box 1.000 ft 612825145479 C
3612 003U1000 Orange UnReel 1.000 ft 612825145486
3612 007A1000 Lila Reel-in-Box 1.000 ft 612825145608 C
3612 007U1000 Lila UnReel 1.000 ft 612825145615
3612 0091000 Weiß Rolle 1.000 ft 612825145660 C
3612 009A1000 Weiß Reel-in-Box 1.000 ft 612825145646 C
3612 009U1000 Weiß UnReel 1.000 ft 612825145653
3612 0092500 Weiß Rolle 2.500 ft 612825145677
3612 0041000 Gelb Rolle 1.000 ft 612825145516 C
3612 004A1000 Gelb Reel-in-Box 1.000 ft 612825145493 C
3612 004U1000 Gelb UnReel 1.000 ft 612825145509
3612 0042500 Gelb Rolle 2.500 ft 612825145523
