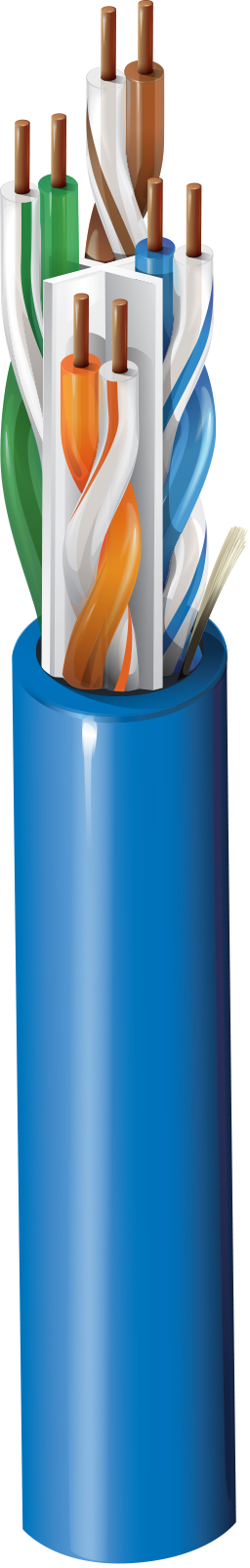

3632

Kategorie 6+ Premium-Kabel, 4 Bonded-Pairs, U/UTP, CMR

…
Kategorie 6+ Premium Horizontalkabel für den Innenbereich (400 MHz), 4 Bonded-Pairs, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Riser CMR, PVC-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
PO – Polyolefin Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Äußere Ummantelung
Separator Material Nennwert Durchmesser Ripcord
Zentrales Element (X-Spline® patentiert) PVC – Polyvinylchlorid 0,234 Zoll (5,94 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,234 Zoll (5,94 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
77 Ohm/km (23 Ohm/1000 Fuß) 90 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit Durchschnittlicher Verzögerungsversatz
100 MHz 537,6 ns/100 m 35 ns/100 m 70 % 30 ns/100 m
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 2,0 dB/100 m 84,3 82,3 80,3 80,3 76,8 73,8 20,0 100 ± 15
4 3,7 dB/100 m 75,3 73,3 69,5 69,5 64,8 61,8 23,6 100 ± 15 100 ± 12
8 5,3 dB/100 m 70,8 68,8 63,5 63,5 58,7 55,7 25,3 100 ± 15 100 ± 10,4
10 5,9 dB/100 m 69,3 67,3 61,4 61,4 56,8 53,8 26,0 100 ± 15 100 ± 8
16 7,4 dB/100 m 66,2 64,2 56,8 56,8 52,7 49,7 26,0 100 ± 15 100 ± 7,3
20 8,3 dB/100 m 64,8 62,8 54,4 54,4 50,8 47,8 26,0 100 ± 15 100 ± 5,7
25 9,4 dB/100 m 63,3 61,3 52,0 52,0 48,8 45,8 25,5 100 ± 15 100 ± 5
31,25 10,5 dB/100 m 61,9 59,9 49,4 49,4 46,9 43,9 25,0 100 ± 15 100 ± 5
62,5 15,1 dB/100 m 57,4 55,4 40,3 40,3 40,9 37,9 23,5 100 ± 15 100 ± 5
100 19,3 dB/100 m 54,3 52,3 33,0 33,0 36,8 33,8 22,5 100 ± 15 100 ± 5
155 24,5 dB/100 m 51,4 49,4 24,9 24,9 33,0 30,0 21,6 100 ± 22 100 ± 5
200 28,2 dB/100 m 49,8 47,8 19,6 19,6 30,8 27,8 21,0 100 ± 22 100 ± 5
250 31,8 dB/100 m 48,3 46,3 14,5 14,5 28,8 25,8 20,5 100 ± 32 100 ± 5
300 35,2 dB/100 m 47,1 45,1 9,9 9,9 27,3 24,3 20,1 100 ± 32 100 ± 5
350 38,4 dB/100 m 46,1 44,1 5,7 5,7 25,9 22,9 19,8 100 ± 32 100 ± 5
400 41,5 dB/100 m 45,3 43,3 1,8 1,8 24,8 21,8 19,5 100 ± 32 100 ± 5
450 44,3 dB/100 m 44,5 42,5 23,7 20,7 19,2 100 ± 32 100 ± 5
500 47,1 dB/100 m 43,8 41,8 22,8 19,8 19,0 100 ± 32 100 ± 5
550 49,7 dB/100 m 43,2 41,2 22,0 19,0 18,8 100 ± 32 100 ± 5
600 52,3 dB/100 m 42,6 40,6 21,2 18,2 18,7 100 ± 32 100 ± 5
650 54,8 dB/100 m 42,1 40,1 20,5 17,5 18,5 100 ± 32 100 ± 5
Speisung
UL-Nennspannung
300 V (CMR), 300 V (CL3R)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
90 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
0,5 Zoll (13 mm) 2,5 Zoll (64 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

26 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Riser, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR, CMR-LP (0.5A), CL3R-LP (0.5A)

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

3633

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 400 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.535 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
3632 0101000 Schwarz Rolle 1.000 ft 612825146230 C
3632 010A1000 Schwarz Reel-in-Box 1.000 ft 612825146223 C
3632 0061000 Blau Rolle 1.000 ft 612825146155 C
3632 006A1000 Blau Reel-in-Box 1.000 ft 612825146131 C
3632 006U1000 Blau UnReel 1.000 ft 612825146148
3632 0081000 Grau Rolle 1.000 ft 612825146186 C
3632 008A1000 Grau Reel-in-Box 1.000 ft 612825146162 C
3632 008U1000 Grau UnReel 1.000 ft 612825146179
3632 0051000 Grün Rolle 1.000 ft 612825146124 C
3632 005A1000 Grün Reel-in-Box 1.000 ft 612825146117 C
3632 003A1000 Orange Reel-in-Box 1.000 ft 612825146087 C
3632 0091000 Weiß Rolle 1.000 ft 612825146216 C
3632 009A1000 Weiß Reel-in-Box 1.000 ft 612825146193 C
3632 009U1000 Weiß UnReel 1.000 ft 612825146209
3632 0041000 Gelb Rolle 1.000 ft 612825146100 C
3632 004A1000 Gelb Reel-in-Box 1.000 ft 612825146094 C
