Artikelnummer: 24502

ACIC 600 V, 4 Pr #16 Str TC, PVC-Isolierung E1, IS/OS, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, 105 °C trocken 75 °C feucht CSA HLABCD SONNENBEST. -40 °C

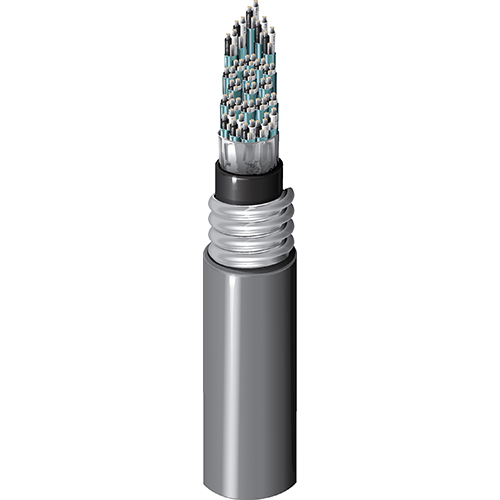

Kanadisches Messkabel TC-ACIC 600 V, 4 Paar 16AWG (7x24) verzinntes Kupfer, PVC-Isolierung E1 Farbcode, individuelle und gesamte Beldfoil®-Abschirmung, innere Ummantelung aus PVC, Ineinandergreifende Aluminiumpanzerung, äußere Ummantelung aus PVC, 105 °C trocken 75 °C feucht CSA HLABCD SONNENBEST. -40 °C

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
24502
  • 24502
1 von 1

Technische Daten

Einen Fehler melden

Aufmachung

Rolle

Mögliche Anwendungen

Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 4 16 AWG 7x24 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC – Polyvinylchlorid 0,03 Zoll (0,76 mm) 0,118 Zoll (3,00 mm) ICEA-Diagramm E1

Innenabschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 18 AWG (7 x 26) TC (verzinntes Kupfer)

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 16 AWG (7 x 24) TC (verzinntes Kupfer)

Innere Ummantelung

Material Nenndicke Nennwert Durchmesser Ripcord Farbe
PVC – Polyvinylchlorid 0,063 Zoll (1,6 mm) 0,673 Zoll (17,1 mm) Ja Schwarz

Panzerung

Panzertyp und Material Panzerdicke Durchmesser über Panzerung
AIA – Aluminium-Verriegelungspanzer 0,025 Zoll (0,64 mm) 0,893 Zoll (22,7 mm)

Äußere Ummantelung

Separator Material Nenndicke Nennwert Durchmesser Ripcord
Polyester-Band PVC – Polyvinylchlorid 0,052 Zoll (1,3 mm) 0,997 Zoll Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,997 Zoll

Elektrik

Nennwert Leiter DCR Nennwert Innenabschirmung DRC Max. Bemessungsstrom
4,2 Ohm/1000 Fuß 5,4 Ohm/1000 ft (18 Ohm/km) 4,4 Amp pro Leiter bei 30 ºC

Speisung

Nennspannung
600 V

Temperatur

Betrieb Installation
Trocken: -40 °C to +105 °C, Feucht: -40 °C to +75 °C -25 °C To +105

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
11,96 Zoll (303,8 mm) 11,96 Zoll

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

412 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit

AWM-Compliance

C22.2#239, Typ ACIC, C22.2#174, HLABCD, C22.2#0.3, Klausel 4.31 Low Acid Test

CEC/C(UL)-Compliance

ACIC, HLABCD, ACIC

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.376 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Wicklung UPC
24502 0602500 Rolle 612825324300
24502 0605000 Rolle 612825324317
24502 0605000 Rolle 612825324317
24502 01010000 Rolle
24502 06010000 Rolle
