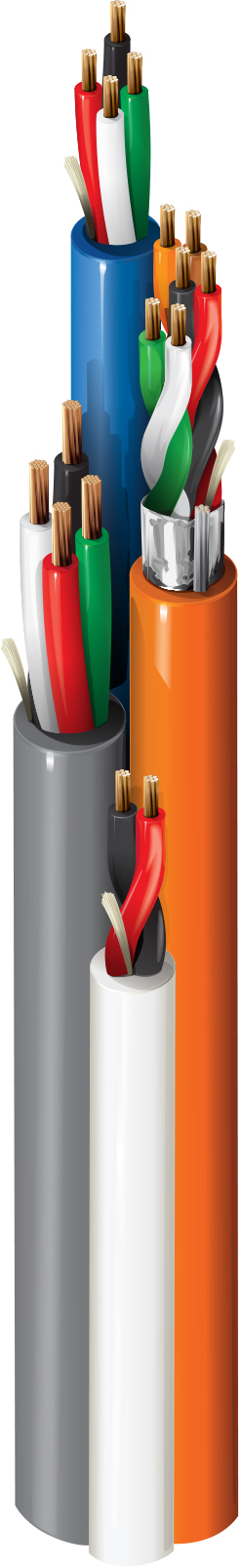

Produktnummer: 558AMS

Zugangskontrolle, 16c (#22-3pr, #18-4c, #22-6c), Nur Kartenleserpaare geschirmt, Banana Peel®, CMR

Zugangskontrollkabel, Riser-CMR, 3-22 AWG-Paare, 4-18 AWG-Leiter, 4-22 AWG-Leiter, 2-22 AWG-Leiter, alle Leiter aus blankem Kupfer mit Polyolefin-Isolierung, nur Kartenleserpaare haben eine durchgehende Beldfoil-Abschirmung® und eine PVC-Ummantelung, Banana Peel® Keine komplette Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
558AMS
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zugangskontrolle, Sicherheitssystem, Steuerungen mit begrenzter Leistung

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

Isolierung

Element Description Element Material Color Code
Card Reader Pair(s) PP - Polypropylene Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene Black, Red
REX/Spare Conductor(s) PP - Polypropylene Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene

Innenabschirmung

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Innere Ummantelung

Element Description Element Material Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.211 in (5.36 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.123 in (3.12 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.141 in (3.58 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.184 in (4.67 mm) Yes Gray

Äußere Ummantelung

Nom. Diameter
0.399 in (10.1 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,399 Zoll (10,1 mm)

Elektrik

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 14.9 Ohm/1000ft (48.9 Ohm/km) 24 pF/ft (79 pF/m) 43.25 pF/ft (141.9 pF/m) 2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 17 pF/ft (56 pF/m) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 17 pF/ft (56 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 22 pF/ft (72 pF/m) 4 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (UL CMR)

Temperatur

Operating
0°C to +75°C

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

80 lbs/1000ft (120 kg/km)

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL1666 Riser

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

658AMS

Anmerkungen

Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.167 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.167 Revisionsdatum: 05-31-2024
