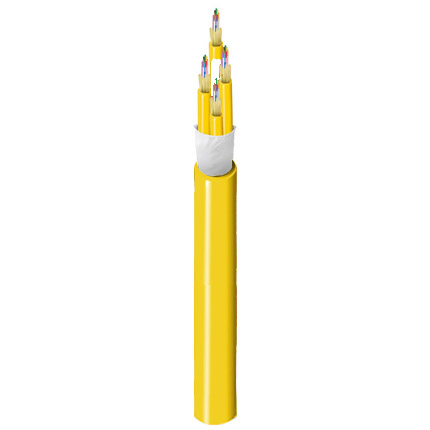

Produktnummer: NTAP12AA048YEAA

Innenverteilerkabel mit fester Pufferung, PVC-Mantel, 48F SM G.652.D, Steigleitung & UL-1666

Glasfaser-Verteilungskabel für den Innenbereich: 900 µm PVC-Vollader, Aramidgarnverstärkung, zentrales Verstärkungselement aus GFK, flammhemmender PVC-Mantel, 48 Fasern, SM G.652.D, Steigleitung & UL-1666-zertifiziert

  • Verfügbarkeit:
    Asien-Pazifik
  • Status:
    Aktiv
NTAP12AA048YEAA
  • NTAP12AA048YEAA
1 von 1

Technische Daten

Expand All

Produktkategorie

Glasfaserverteilerkabel

Mögliche Anwendungen

Hohe Flexibilität, geeignet für Backbone-, Horizontal-, Innen- und Zwischengebäudeinstallationen; Hervorragende Flammschutzleistung für die Anwendung im Innenbereich

Fasertyp

OS2, G.652.D

Faserkerndurchmesser

9 µm

Faserdurchmesser

125 µm

Glasfaser-Puffermaterial

PVC – Polyvinylchlorid

Konstruktion von Glasfaserpuffern

Dicht gepuffert

Durchmesser des Faserpuffers

900 µm

Faseranzahl

48

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

4

Fasern pro Untergruppe

12

Farbe der Untergruppe

Gelb

Faser-Untereinheit Verstärkungselemente

Aramidgarn

Typ des zentralen Verstärkungselements

GFK, ummantelt

Verstärkungselement

Aramidfasern

Material der Ummantelung

PVC – Polyvinylchlorid

Nom. Durchmesser

15,9 mm (0,626 Zoll)

Farbe der äußeren Ummantelung

Gelb

Optische Merkmale

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.36 dB/km 0.22 dB/km
Mode Field Diameter 9.2 µm 10.4 µm

Minimaler Biegeradius bei der Installation

20 x Kabel AD

Minimaler Biegeradius im Betrieb

10 x Kabel AD

Max. Zugfestigkeit während der Installation

1320 N (297 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

Max. Druckfestigkeit während der Installation: 1000 N/100 mm, Max. Druckfestigkeit während des Betriebs: 300 N/100 mm

Mechanische Tests

Description Tested Standard
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E11
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3

Gewicht Kabelgebinde

187,0 kg/km (125,7 lbs/1000 Fuß)

Betriebstemperaturbereich

-20 °C Zu + 60 °C

Lagertemperaturbereich

-20 °C Zu + 60 °C

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1666

ISO/IEC-Compliance

IEC 60793-1-1IEC 60794-1-1

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2011/65/EU (RoHS 2)

Anmerkungen

Identifizierung der Teileinheiten: Fortlaufende Nummern auf der Ummantelung jeder Teileinheit.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.55 Revisionsdatum: 12-07-2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.55 Revisionsdatum: 12-07-2023
