M12 feldkonfektionierbarer Steckverbinder für die dezentrale Feldmontage, Schneidklemmtechnik (IDC), gerade, Stecker, 4-polig, A-kodiert, schlanke Bauform, Zinkdruckguss-Metallgehäuse für raue Umgebungen, IP65/IP67, ungeschirmt, 0,14…0,34mm², AWG 22AWG26, Nennspannung 32V, Nennstrom 4A

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

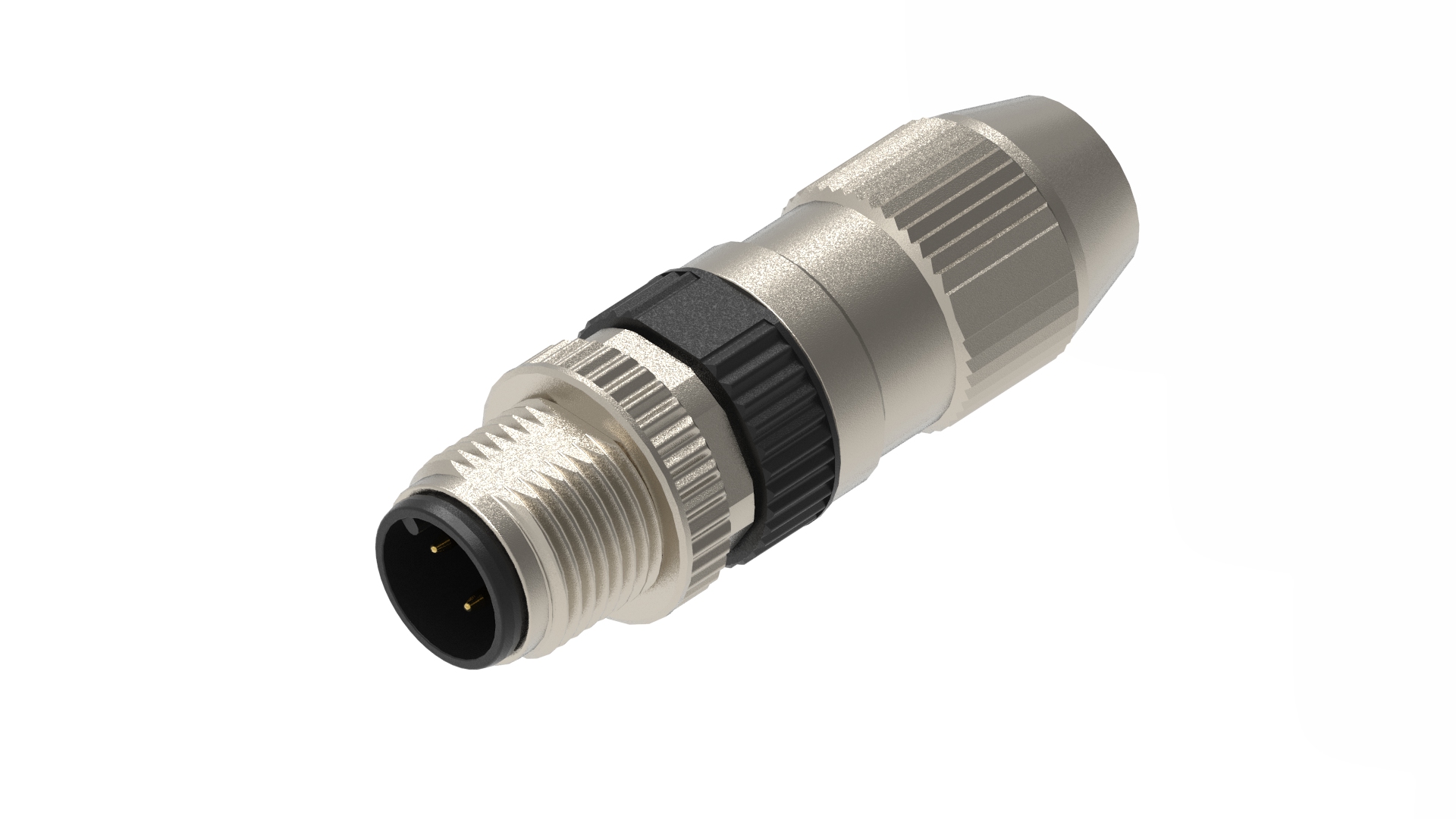

Vorderansicht

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	gerade
Anzahl der Pins	4
Kodierung, Seite 1	A
Befestigungstyp	Kupplungsmutter
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	32 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Verbindungstyp	Schneidklemme (IDC)
Maximaler Drahtquerschnitt	0,14 mm²...0,34 mm²
Zugentlastung	Klemmgehäuse
Geeignete Kabel	Ø2,9...Ø5,1 mm
Temperaturbereich (Betrieb)*	-40°C bis +85°C
Betriebstemperatur (UL)	max. 85°C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	AuNi
Kontakt-Trägermaterial	PBT
Kontakt-Trägerfarbe	Schwarz
Gehäusematerial	Zinkdruckguss
Gehäusefarbe	Grau-Metallic
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt

Schaltung

Anzugsmoment (Befestigung)	50-60 Ncm

Zulassungen

UL-Datei	E95522
UL	cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Information

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
