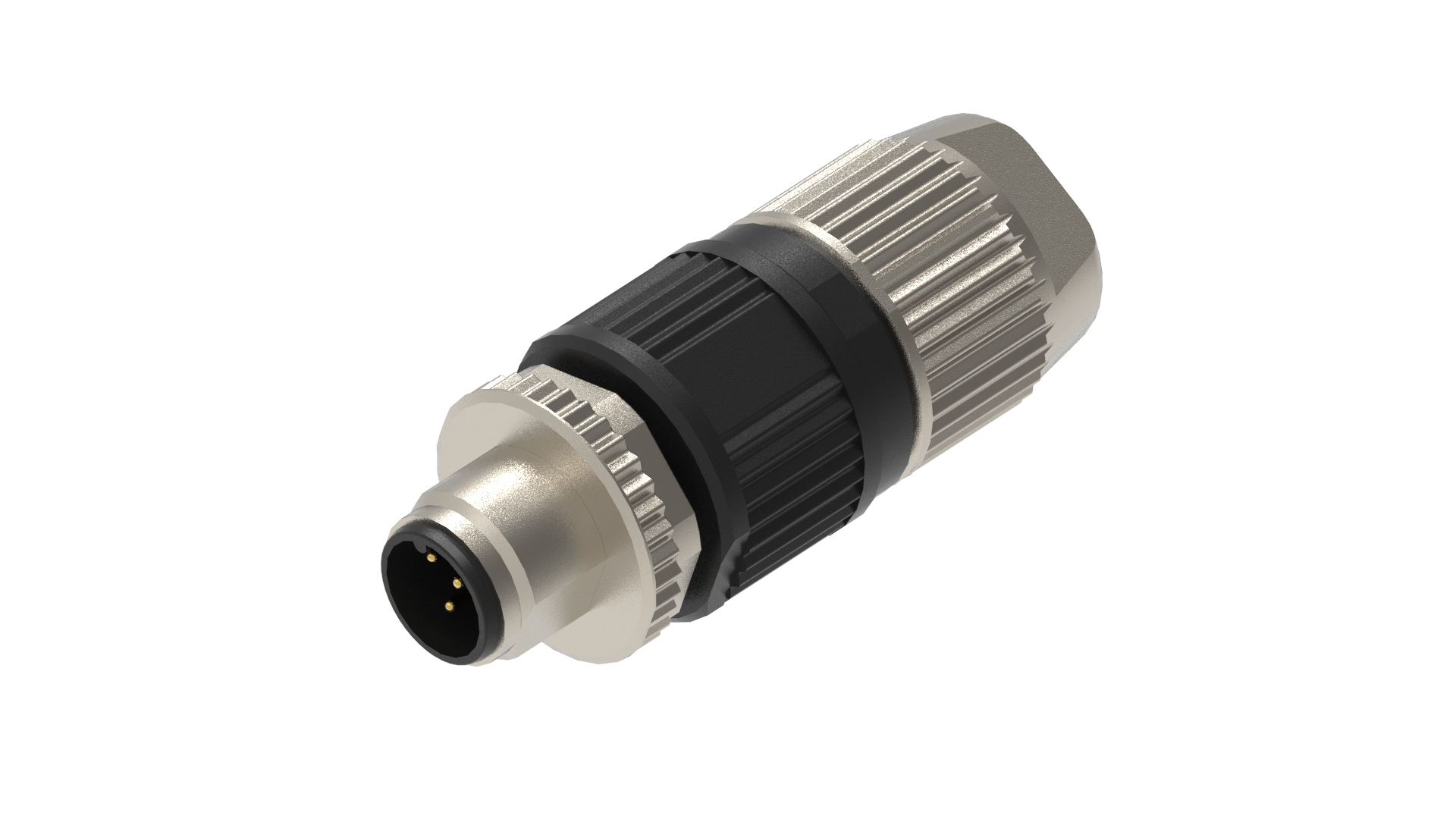

Product Number: RSCI 5A
M12 frei konfektionierbarer Steckverbinder, IDC-Anschluss, Metallgehäuse, IP67, Stecker, 5-polig, A-kodiert, ungeschirmt, gerade
M12 frei konfektionierbarer Steckverbinder für dezentralisierte Montage vor Ort, Schneidklemmen-Anschlussverfahren (IDC), Stecker, 5-polig, A-kodiert, Zinkdruckguss Metallgehäuse mit Polyamid-Komponente, für raue Umgebungen, IP65/IP67, ungeschirmt, gerade, 0,34…0,5 mm², AWG 20–AWG 22, Nennspannung 50 V, Nennstrom 4 A
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Produkt-Unterfamilie |
M12 Standard |
|
Steckverbindertyp |
Frei konfektionierbar |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
gerade |
|
Anzahl der Pins |
4 |
|
Kodierung |
A |
|
Befestigungstyp |
Kupplungsmutter |
|
Bemessungs-Stoßspannung |
1,5 kV |
|
Betriebsspannung |
50 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
4 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Verbindungstyp |
Schneidklemme (IDC) |
|
Maximaler Drahtquerschnitt |
0,25 mm²... 0,5 mm² |
|
Zugentlastung |
Klemmgehäuse |
|
Geeignete Kabel |
Ø 6 ... Ø 8 mm |
|
Temperaturbereich (Betrieb)* |
-40 °C bis +85 °C |
|
Betriebstemperatur (UL) |
max. 85 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Überspannungskategorie |
III |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
AuNi |
|
Kontakt-Trägermaterial |
PBT |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Gehäusematerial |
Zinkdruckguss mit Polyamid-Komponente |
|
Gehäusefarbe |
Grau-Metallic |
|
Befestigungsmaterial |
CuZn |
|
Befestigungsbeschichtung |
Vernickelt |
Schaltung
|
Anzugsmoment (Befestigung) |
50-60 Ncm |
|---|
Zulassungen
|
UL-Datei |
E95522 |
|---|---|
|
UL |
cURus |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja, konform mit Ausnahme. 6c.:Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei |
|---|
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Information
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 935070103 | RKCI 5A |
