8422

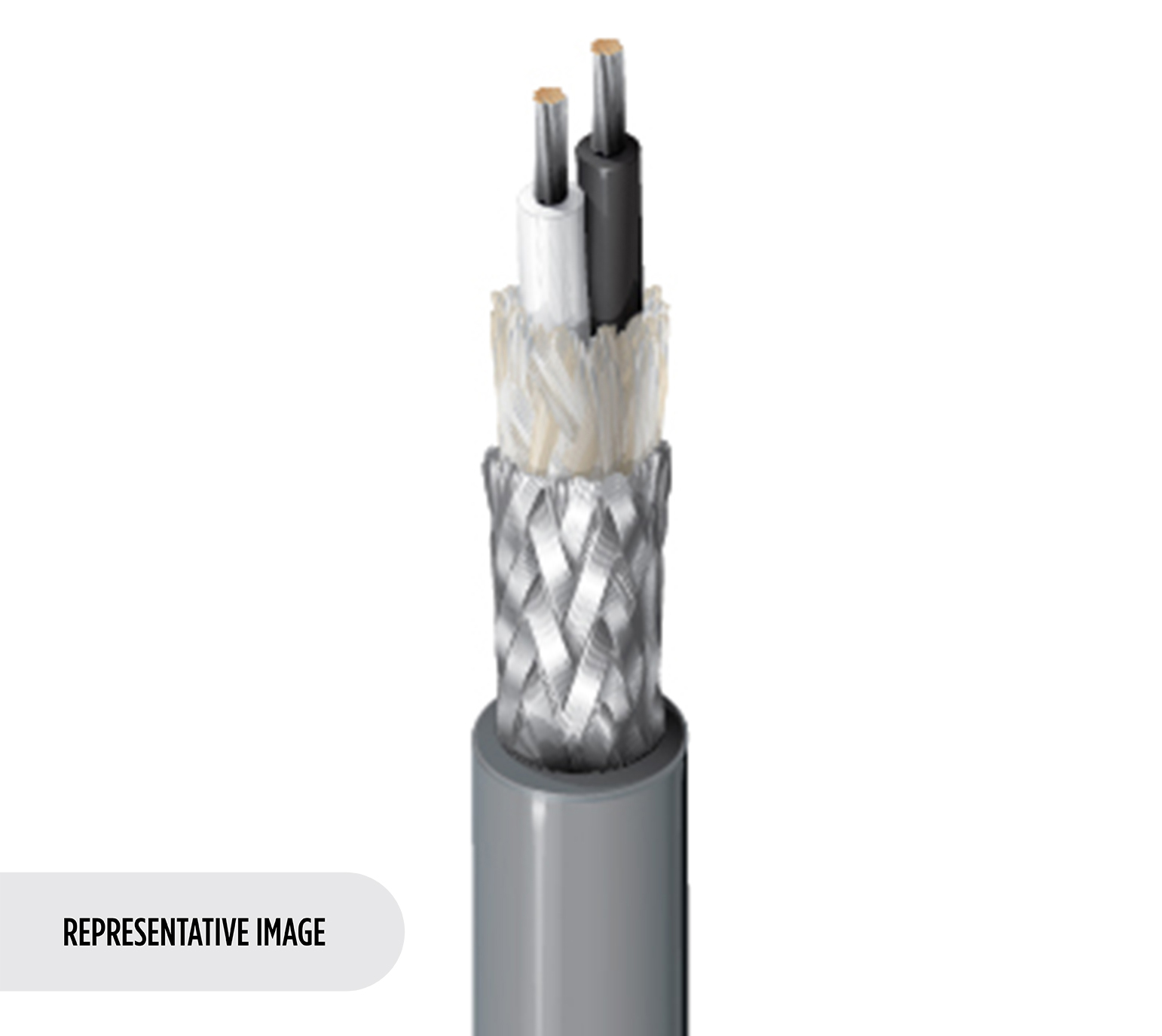

Mikrofonkabel, 2 C #22 Str TC (verzinntes Kupfer), Geflecht aus 85% TC (verzinntes Kupfer), Baumwollgeflecht, PVC-Ummantelung

…
Mikrofonkabel, 2 Leiter 22 AWG (16 x 34) verzinntes Kupfer (hohe Leitfähigkeit), PE-Isolierung, 85 % verzinnte Kupfergeflechtabschirmung, Baumwollgeflecht, PVC-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Mikrofon für niedrige Frequenzen oder Musikinstrumente; symmetrisches analoges Audio; rauscharm für Umgebungen mit hohem EMI-Anteil

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 2 22 AWG 16x34 TC – verzinntes Kupfer (hohe Leitfähigkeit)
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PE – Polyethylen 0,021 Zoll (0,53 mm) 0,072 Zoll (1,8 mm) Klar, Schwarz
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Geflecht Baumwolle 85 %
Geflecht Verzinntes Kupfer (TC) 85 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,029 Zoll (0,74 mm) 0,231 Zoll (5,87 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,231 Zoll (5,87 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Max. Bemessungsstrom
Leiter 15,9 Ohm/1000 Fuß 18 pF/Fuß (59 pF/m) 32 pF/Fuß (100 pF/m) 90 Ohm 2.9 Ampere pro Leiter @ 25 °C
Speisung
Nennspannung
1000 V
Mechanische Kenndaten
Temperatur
Betrieb
-40 °C bis +80 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,3 Zoll (58 mm) 2,3 Zoll (58 mm)

Maximale Zugspannung

93 lbs (42 kg)

Gewicht Kabelgebinde

30 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

DOS#: 16120-880912-2018

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.502 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
8422 060500 Chrom Rolle 500 ft 612825206521 C
8422 0601000 Chrom Rolle 1.000 ft 612825206545 C
8422 060U1000 Chrom UnReel 1.000 ft 612825206552
