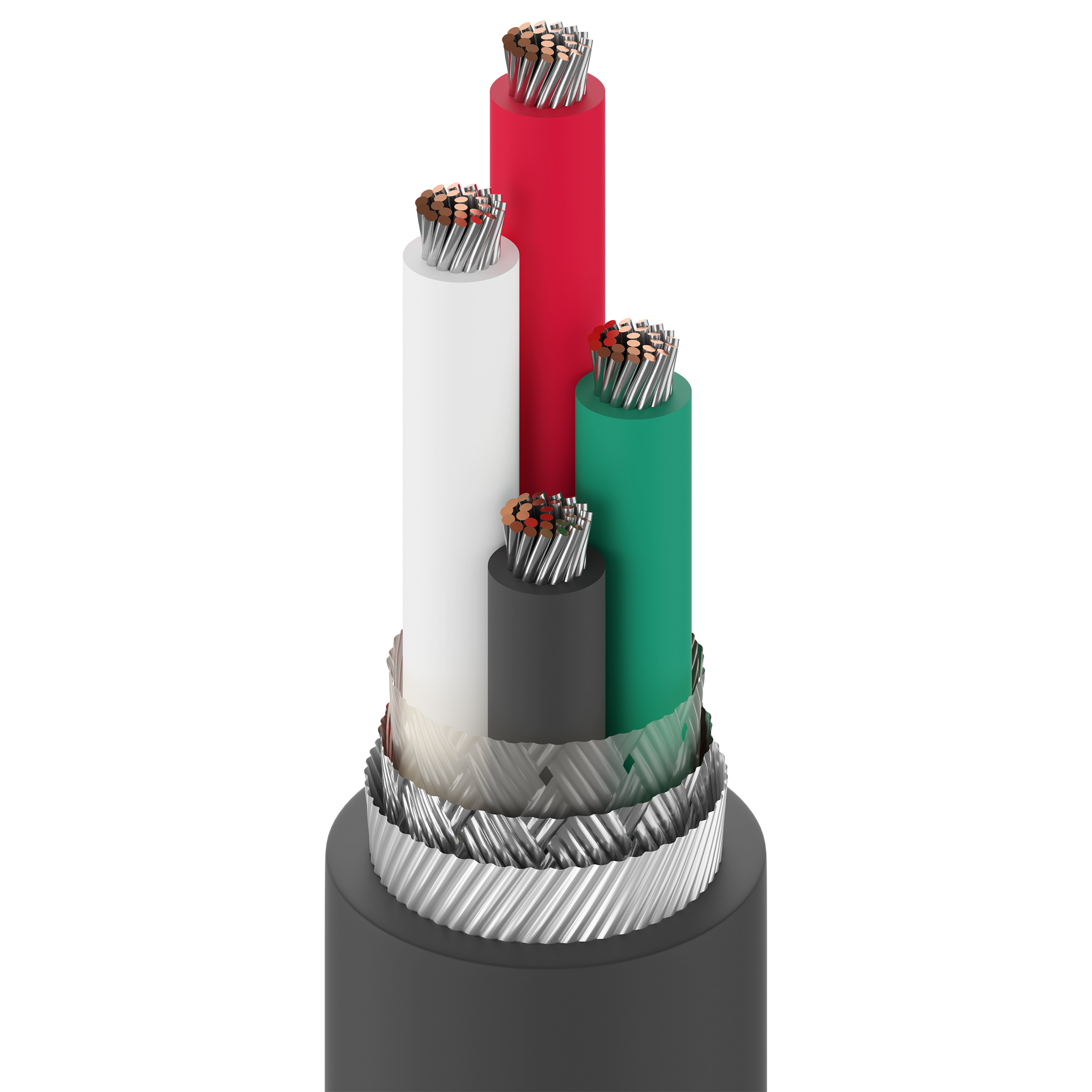

Mikrofonkabel, Stern-Quad, 4 C #20 Str TC (verzinntes Kupfer), Viskose & 85 % TC-Gewebe, Baumwollgeflecht, EPDM-Abschirmung, flexibel

Mikrofonkabel, Stern-Quad, 4 Leiter 20 AWG (26 x 34) verzinntes Kupfer (hohe Leitfähigkeit), EPDM-Isolierung, Rayon® Gewebe, 85 % verzinnte Kupfergeflechtabschirmung, Baumwollgeflecht, EPDM-Ummantelung

Angebot anfordern

Produktbenachrichtigungen erhalten

Technische Daten

Einen Fehler melden

Mögliche Anwendungen	Robust, einsatzbereites Mikrofon für Studio- oder Live-Performance; symmetrisches analoges Audio

Komponente	Anzahl der Elemente	Größe	Verseilung	Material
Leiter	4	20 AWG	26x34	TC – verzinntes Kupfer (hohe Leitfähigkeit)

Komponente	Material	Nenndicke	Nenndurchmesser der Isolierung	Farbcodierung
Leiter	EPDM – Ethylen-Propylen-Dien-Monomer	0,023 Zoll (0,58 mm)	0,083 Zoll (2,1 mm)	Schwarz, Weiß, Rot, Grün

Abschirmungstyp	Material	Abdeckung
Geflecht	Rayon®	85 %
Geflecht	Verzinntes Kupfer (TC)	85 %

Separator	Material	Nenndicke	Nennwert Durchmesser
Baumwollgeflecht	EPDM – Ethylen-Propylen-Dien-Monomer	0,036 Zoll (0,91 mm)	0,294 Zoll (7,47 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,294 Zoll (7,47 mm)

Komponente	Nennwert Leiter DCR	Nennkapazität Leiter-zu-Leiter	Nennwert Impedanzeigenschaft	Nennwert Ausbreitungsgeschwindigkeit	Max. Bemessungsstrom
Leiter	10,2 Ohm/1000 Fuß	47 pF/Fuß (150 pF/m)	52 Ohm	52 %	3.2 Ampere pro Leiter @ 25 °C

Nennspannung
600 V

Betrieb
-50 °C bis +90 °C

Mindestspannung im Ruhezustand	Mindestinstallation
2,9 Zoll (74 mm)	2,9 Zoll (74 mm)

Maximale Zugspannung	87 lbs (39 kg)
Gewicht Kabelgebinde	61 lbs/1000 Fuß

Umweltverträglichkeit	Innenraum (nicht Riser oder Plenum), Innenraum
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Anmerkungen	Vierfaches Anschlussschema: Die schwarzen und roten Drähte (oder Drähte, die einander direkt gegenüberliegen) werden miteinander verbunden, um einen Leiter zu bilden, und in ähnlicher Weise werden die weißen und grünen Drähte (oder die übrigen Drähte) miteinander verbunden, um den zweiten Leiter zu bilden. Material der äußeren Abschirmung: Baumwollumwicklung

Aktualisierung und Überarbeitung	Revisionsnummer: 0.465 Revisionsdatum: 20.01.2023

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
8424 010100	Schwarz	Rolle	100 ft	612825206606
8424 010250	Schwarz	Rolle	250 ft	612825206620	C
8424 010500	Schwarz	Rolle	500 ft	612825206583	C
8424 010U500	Schwarz	UnReel	500 ft	612825206804
8424 0101000	Schwarz	Rolle	1.000 ft	612825206613	C

Ressourcen

Product Bulletin

Analoge Snake-Audiokabel Produktbroschüre

Kataloge

Audio-Video-Lösungen

Technische Ressourcen

Kurzanleitung für Sicherheits- und Audiokabel

Dokumentation zur Einhaltung der Bestimmungen

Datum: 01.2004.01
