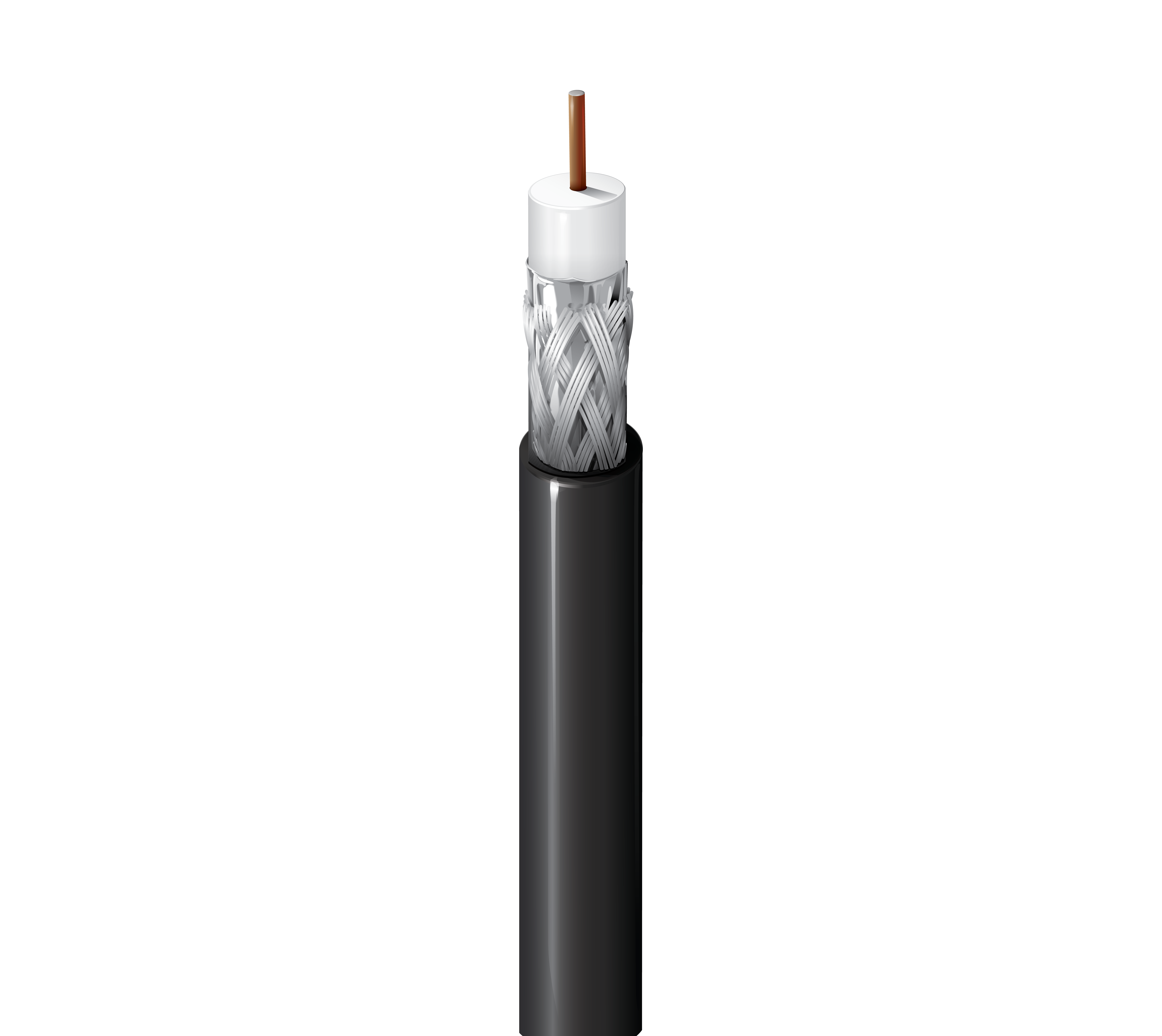

1829 A

Breitband-Koaxialkabel, Serie 6, 18 AWG BCCS massiv, Folie + 60% AL-Geflecht, PVC-Ummantelung, CM

…
Breitband-Koaxialkabel, Serie 6, 18 AWG massiver Stahlleiter, mit blankem Kupfer beschichtet, PE-Isolierung, Folie + 60 % Aluminiumgeflecht-Abschirmung, PVC-Ummantelung, CM
Produktbenachrichtigungen erhalten

Technische Daten
Produktbeschreibung

Mögliche Anwendungen

Breitband, Kabel-TV (CATV), RF-Drop-Kabel, Direct Broadcast Satellite (DBS), OTA-Antennen

Konstruktionsmerkmale

Serie Typ

6

Leiter
Größe Verseilung Nennwert Durchmesser Material
18 AWG Massiv 0,040 Zoll BCCS – Stahl mit blankem Kupfer beschichtet
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,180 Zoll (4,57 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung
1 Band Trilaminat (Alum + Poly + Alum) Duobond® II 100 %
2 Geflecht Aluminium 60 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,270 Zoll (6,86 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,270 Zoll (6,86 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. strukturierte Rückflussdämpfung
950–2250 MHz 15 dB
2250–3000 MHz 10 dB
Dämpfung
Frequenz Max. Dämpfung
5 MHz 0,58 dB/100 Fuß
55 MHz 1,60 dB/100 Fuß
211 MHz 3,05 dB/100 Fuß
250 MHz 3,30 dB/100 Fuß
270 MHz 3,37 dB/100 Fuß
300 MHz 3,55 dB/100 Fuß
330 MHz 3,74 dB/100 Fuß
350 MHz 3,85 dB/100 Fuß
400 MHz 4,15 dB/100 Fuß
450 MHz 4,40 dB/100 Fuß
500 MHz 4,66 dB/100 Fuß
550 MHz 4,90 dB/100 Fuß
600 MHz 5,10 dB/100 Fuß
750 MHz 5,65 dB/100 Fuß
870 MHz 6,11 dB/100 Fuß
1000 MHz 6,55 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
28 Ohm/1000 Fuß 9 Ohm/1000 ft (30 Ohm/km) 16,2 pF/ft (53,1 pF/m) 75 Ohm 83 %
Speisung
UL-Nennspannung
300 V (CM)
Mechanische Kenndaten
Temperatur
Betrieb
-40 °C bis +75 °C
Biegeradius
Mindestinstallation
2,7 Zoll (69 mm)

Maximale Zugspannung

150 lbs (68 kg)

Gewicht Kabelgebinde

27 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich (keine Riser oder Plenum), Innenbereich, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CM, CATV

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

ANSI/SCTE 74

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.474 Revisionsdatum: 29.04.2024

Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1829A 0101000 Schwarz Rolle 1.000 ft 612825123910 C
1829A 010U1000 Schwarz UnReel 1.000 ft 612825123903
1829A 0081000 Grau Rolle 1.000 ft 612825123873 Z
1829A 008U1000 Grau UnReel 1.000 ft 612825123866 Z
1829A 0091000 Weiß Rolle 1.000 ft 612825123897 Z
1829A 009U1000 Weiß UnReel 1.000 ft 612825123880 Z
1829A Q5H1000 Weiß, Neutral Rolle 1.000 ft 612825123859 Z
1829A Q5HU1000 Weiß, Neutral UnReel 1.000 ft 612825123842 Z
