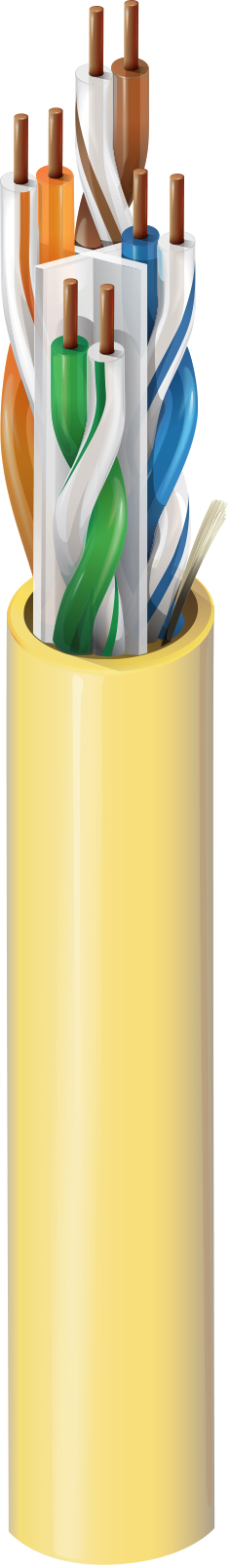

3633

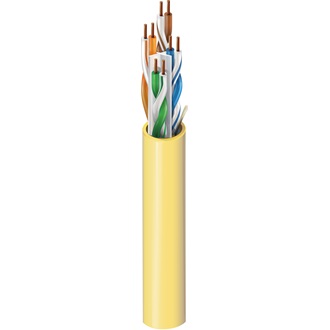

Kategorie 6+ Premium-Kabel, 4 Bonded-Pairs, U/UTP, CMP

…
Kategorie 6+ Premium Horizontalkabel für den Innenbereich (400 MHz), 4 Bonded-Pairs, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Äußere Ummantelung
Separator Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
Zentrales Element (X-Spline® patentiert) PVC – Polyvinylchlorid Flamarrest® 0,230 Zoll (5,84 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,230 Zoll (5,84 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
77 Ohm/km (23 Ohm/1000 Fuß) 90 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit Durchschnittlicher Verzögerungsversatz
100 MHz 537,6 ns/100 m 35 ns/100 m 72 % 30 ns/100 m
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 2,0 dB/100 m 84,3 82,3 80,3 80,3 76,8 73,8 20,0 100 ± 15
4 3,7 dB/100 m 75,3 73,3 69,5 69,5 64,8 61,8 23,6 100 ± 15 100 ± 12
8 5,3 dB/100 m 70,8 68,8 63,5 63,5 58,7 55,7 25,3 100 ± 15 100 ± 10,4
10 5,9 dB/100 m 69,3 67,3 61,4 61,4 56,8 53,8 26,0 100 ± 15 100 ± 8
16 7,4 dB/100 m 66,2 64,2 56,8 56,8 52,7 49,7 26,0 100 ± 15 100 ± 7,3
20 8,3 dB/100 m 64,8 62,8 54,4 54,4 50,8 47,8 26,0 100 ± 15 100 ± 5,7
25 9,4 dB/100 m 63,3 61,3 52,0 52,0 48,8 45,8 25,5 100 ± 15 100 ± 5
31,25 10,5 dB/100 m 61,9 59,9 49,4 49,4 46,9 43,9 25,0 100 ± 15 100 ± 5
62,5 15,1 dB/100 m 57,4 55,4 40,3 40,3 40,9 37,9 23,5 100 ± 15 100 ± 5
100 19,3 dB/100 m 54,3 52,3 33,0 33,0 36,8 33,8 22,5 100 ± 15 100 ± 5
155 24,5 dB/100 m 51,4 49,4 24,9 24,9 33,0 30,0 21,6 100 ± 22 100 ± 5
200 28,2 dB/100 m 49,8 47,8 19,6 19,6 30,8 27,8 21,0 100 ± 22 100 ± 5
250 31,8 dB/100 m 48,3 46,3 14,5 14,5 28,8 25,8 20,5 100 ± 32 100 ± 5
300 35,2 dB/100 m 47,1 45,1 9,9 9,9 27,3 24,3 20,1 100 ± 32 100 ± 5
350 38,4 dB/100 m 46,1 44,1 5,7 5,7 25,9 22,9 19,8 100 ± 32 100 ± 5
400 41,5 dB/100 m 45,3 43,3 1,8 1,8 24,8 21,8 19,5 100 ± 32 100 ± 5
450 44,3 dB/100 m 44,5 42,5 23,7 20,7 19,2 100 ± 32 100 ± 5
500 47,1 dB/100 m 43,8 41,8 22,8 19,8 19,0 100 ± 32 100 ± 5
550 49,7 dB/100 m 43,2 41,2 22,0 19,0 18,8 100 ± 32 100 ± 5
600 52,3 dB/100 m 42,6 40,6 21,2 18,2 18,7 100 ± 32 100 ± 5
650 54,8 dB/100 m 42,1 40,1 20,5 17,5 18,5 100 ± 32 100 ± 5
Speisung
UL-Nennspannung
300 V (CMP), 300 V (CL3P)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
105 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
0,5 Zoll (13 mm) 2,5 Zoll (64 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

31 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Plenum, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMP, CMP-LP (0.6A), CL3P-LP (0.6A)

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

3632

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 400 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.536 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
3633 0101000 Schwarz Rolle 1.000 ft 612825146421 C
3633 010A1000 Schwarz Reel-in-Box 1.000 ft 612825146414 C
3633 D151000 Blau Rolle 1.000 ft 612825146261 C
3633 D15A1000 Blau Reel-in-Box 1.000 ft 612825146247 C
3633 D15U1000 Blau UnReel 1.000 ft 612825146254
3633 0081000 Grau Rolle 1.000 ft 612825146377 C
3633 008A1000 Grau Reel-in-Box 1.000 ft 612825146353 C
3633 008U1000 Grau UnReel 1.000 ft 612825146360
3633 0051000 Grün Rolle 1.000 ft 612825146346 C
3633 005A1000 Grün Reel-in-Box 1.000 ft 612825146339 C
3633 0031000 Orange Rolle 1.000 ft 612825146308 C
3633 003A1000 Orange Reel-in-Box 1.000 ft 612825146292 C
3633 0021000 Rot Rolle 1.000 ft 612825146285 C
3633 002A1000 Rot Reel-in-Box 1.000 ft 612825146278 C
3633 0091000 Weiß Rolle 1.000 ft 612825146407 C
3633 009A1000 Weiß Reel-in-Box 1.000 ft 612825146384 C
3633 009U1000 Weiß UnReel 1.000 ft 612825146391
3633 0041000 Gelb Rolle 1.000 ft 612825146322 C
3633 004A1000 Gelb Reel-in-Box 1.000 ft 612825146315 C
