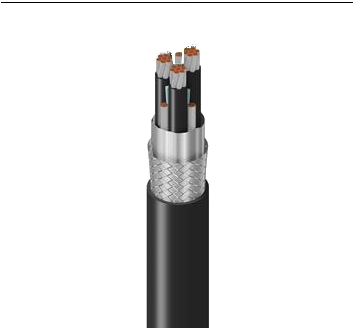

Produktnummer: 29523

VFD, 3C #10 Str TC XLPE Ins + #14 Symm. Seg. Gnd (3 von #16) Str TC, OS + TC Brd, schwarze PVC-Ummantelung, 600/1000 V TC-ER 90 °C trocken/nass 1000 V CSA AWM I/II A/B

Belden Premium VFD, 12 AWG (105 x 30) verzinntes Kupfer, 3 Leiter, XLPE-Isolierung, M4-Farbcode, Duofoil Beldfoil-Abschirmung mit 3 #14 AWG (41 x 30) verzinntem Kupfer-Erdungskabel, Gesamtabdeckung Beldfoil® (100 %) + verzinntes Kupfergeflecht (85 %), schwarzer äußerer PVC-Mantel, 600/1000 V TC-ER 90 °C trocken/nass 1000 V, CSA AWM I/II A/B Sun Res Dir Bur ölbeständig.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
29523
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; Empfohlene Kabelverschraubung Belden BTC075A0551RA

Leiter

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 10 AWG 65x30 ASTM B3 Copper B8 Class B Stranding
Segmented Ground Wire 3 14 AWG 65x34 3 Ground Segments Totaling 10+ AWG
TC - Tinned Copper
TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.030 in (0.76 mm) 0.184 in (4.67 mm) ICEA Chart M4
Ground Wire No Insulation

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Tinned Copper (TC) 100% 14 AWG (41x30) TC
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Thickness
XLPE - Cross-Linked Polyethylene (Thermoset) 0.047 in (1.2 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,517 Zoll (13,1 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 0.895 Ohm/1000ft (2.94 Ohm/km) 31 pF/ft (100 pF/m) 60 pF/ft (200 pF/m) 50 Ohm 55% 40 Amps per Conductor at 30C
0.90 Ohm/1000ft (3.0 Ohm/km)

Speisung

UL Voltage Rating
600/1000 V (TC-ER)

Temperatur

UL Temperature Operating
90°C Dry, 90°C Wet -20°C To +90°C

Biegeradius

Stationary Min. Installation Min.
3.878 in (98.50 mm) 3.878 in (98.50 mm)

Maximale Zugspannung

400 lbs (180 kg)

Gewicht Kabelgebinde

263 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Beständigkeit gegen Sonneneinstrahlung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685, IEEE 1202 FT4

NEC/UL-Compliance

Article 336, TC-ER

ICEA-Compliance

S-95-658

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-07-KA070003-MSHA

Aktualisierung und Überarbeitung

Revisionsnummer: 0.15 Revisionsdatum: 04-02-2026
