Artikelnummer: 1503A

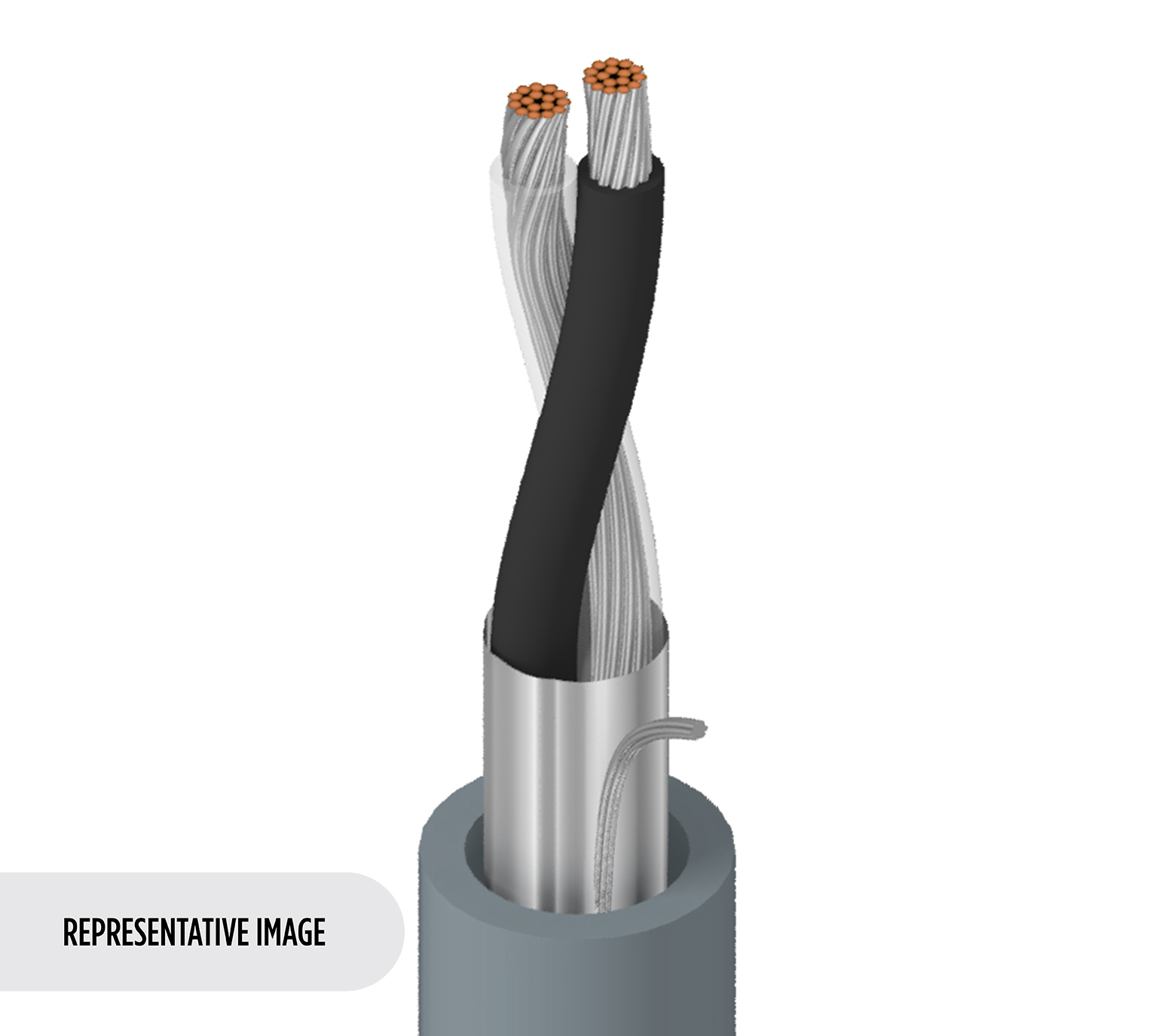

Bezugspegel-Audiokabel, 1 Pr #22 Str TC, O/A Folie, PVC-Ummantelung, CMR

Bezugspegel-Audiokabel, 1 Paar 22 AWG (7 x 30) verzinntes Kupfer, PVC-Isolierung, Gesamte Beldfoil®-Abschirmung, PVC-Ummantelung, CMR

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
1503 A
  • 1503 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Leitungspegel-Audio: analoge Signale und Steuerung mit niedriger Spannung

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC – Polyvinylchlorid 0,011 Zoll (0,28 mm) 0,050 Zoll (1,3 mm) Schwarz und Rot

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,020 Zoll (0,51 mm) 0,142 Zoll (3,61 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,142 Zoll (3,61 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 53 pF/Fuß (170 pF/m) 97 pF/Fuß (320 pF/m) 38 Ohm 66 % 6 Ampere pro Leiter @ 30 °C

Speisung

UL-Nennspannung
300 V (CMR)

Temperatur

UL-Temperatur Betrieb
60 °C -30 °C bis +90 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,4 Zoll (36 mm) 1,4 Zoll (36 mm)

Maximale Zugspannung

23,7 lbs (10,8 kg)

Gewicht Kabelgebinde

14 lbs/1000 Fuß

Umweltverträglichkeit

Innen – Riser, innen

Entflammbarkeit/Brandverhalten

UL 1666 Riser, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.418 Revisionsdatum: 15.02.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.418 Revisionsdatum: 15.02.2024

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
1503A 010U1000 Schwarz UnReel 1.000 ft 612825116127
1503A 006U1000 Blau, hell UnReel 1.000 ft 612825116080
1503A 001U1000 Braun UnReel 1.000 ft 612825116042
1503A 008U1000 Grau UnReel 1.000 ft 612825116103
1503A N3UU1000 Grün, Mil UnReel 1.000 ft 612825116035
1503A 003U1000 Orange UnReel 1.000 ft 612825116066
1503A 002U1000 Rot UnReel 1.000 ft 612825116059
1503A 007U1000 Violett UnReel 1.000 ft 612825116097
1503A 009U1000 Weiß UnReel 1.000 ft 612825116110
1503A 004U1000 Gelb UnReel 1.000 ft 612825116073
